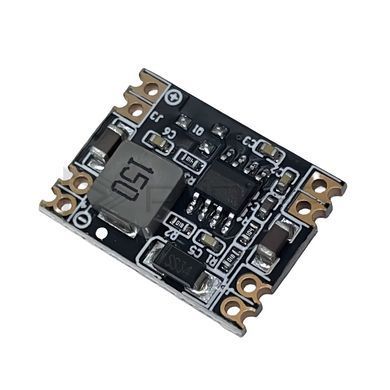

Модуль стабілізатора напруги MP1584EN, понижуючий 9В, 3А
Фіксовані 9 В з джерела 11–26 В: компактний імпульсний модуль для техніки, що звикла до дев’ятивольтового живлення.
| Чип | MP1584EN, імпульсний DC-DC (buck) |
| Вхідна напруга | DC 11–26 В |
| Вихідна напруга | 9 В (фіксована) |
| Струм | 3 А піковий; тривало — до 1.1 А |
| ККД | до 96% (пік; найвищий при малій різниці вхід–вихід, від ≥2 В) |
| Пульсації виходу | <30 мВ |
| Підключення | пади IN+ / IN− та OUT+ / OUT− на звороті, здвоєні отвори |
| Робоча температура | −40…+85 °C |
| Розмір | 22.3×17×4.2 мм |
Дев’ять вольтів досі живлять чимало техніки: роутери й модеми, ефект-педалі, радіоприймачі, вимірювальні прилади, що працювали від батареї «Крона». Цей DC-DC понижуючий перетворювач формує таку шину від автомобільних 12 В (з зарядкою це 13–14.5 В — у робочому діапазоні), від 24 В вантажівки або Li-ion збірки 3S–6S, тримаючи ККД до 96% і пульсації в межах 30 мВ.
Тривалий струм для 9-вольтової версії — до 1.1 А (пік 3 А): це запас для роутера, педалборда чи приймача, але не для потужних підсилювачів. Мінімальна різниця вхід–вихід близько 2 В означає: від «сірих» 11 В на вході стабільні 9 В ще тримаються, нижче — вже ні. Полярність і призначення виводів підписані прямо на звороті плати.
Особливості
- 9 В — живлення роутерів, педалей ефектів і приладів «під Крону»;
- працює від авто 12 В (з урахуванням зарядних 14 В) і від 24 В;
- тривало до 1.1 А, пік 3 А;
- ККД до 96%, пульсації <30 мВ;
- 22.3×17 мм — ховається в корпус приладу.
Застосування
Живлення 9 В техніки від бортової мережі авто чи вантажівки, стаціонарна заміна батареї «Крона» у мультиметрах і приймачах, шина 9 В від Li-ion 3S–6S, вбудований блок живлення дрібної техніки. Сусідні фіксовані номінали: 5 В та 12 В.
