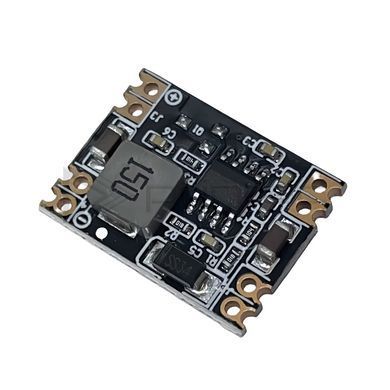

Модуль стабілізатора напруги MP1584EN, понижуючий 12В, 3А
Стабілізовані 12 В з входу 14–26 В: перш за все — чесні дванадцять вольтів у мережі вантажівки чи від збірки 4S–6S.
| Чип | MP1584EN, імпульсний DC-DC (buck) |
| Вхідна напруга | DC 14–26 В |
| Вихідна напруга | 12 В (фіксована) |
| Струм | 3 А піковий; тривало — до 0.8 А |
| ККД | до 96% (пік; найвищий при малій різниці вхід–вихід, від ≥2 В) |
| Пульсації виходу | <30 мВ |

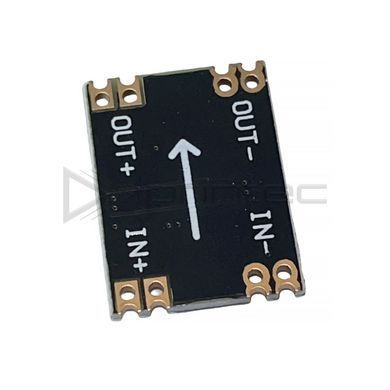

| Підключення | пади IN+ / IN− та OUT+ / OUT− на звороті, здвоєні отвори |
| Робоча температура | −40…+85 °C |
| Розмір | 22.3×17×4.2 мм |
Головний сценарій цієї версії — 24-вольтова бортова мережа вантажівок, автобусів і спецтехніки: пряме підключення 12-вольтових пристроїв туди закінчується димом, а цей модуль перетворює 14–26 В у рівні 12 В з ККД до 96%. Другий типовий випадок — літієві збірки 4S–6S, чия напруга гуляє від 25.2 до 13 В: поки вхід тримається вище 14 В, вихід стоїть як укопаний.
Зверніть увагу на струмову межу саме цієї версії: тривало до 0.8 А (пік 3 А) — що більша вихідна напруга, то менший тривалий струм у цій серії. Для LED-стрічки, роутера, датчиків чи вентилятора цього достатньо; підсилювач чи насос уже потребують потужнішого перетворювача. Пульсації до 30 мВ і робота від −40 °C дозволяють ставити модуль у вуличні бокси.
Особливості
- перетворення 24 В → 12 В для вантажної та спецтехніки;
- стабільні 12 В від Li-ion 4S–6S, що «пливуть» за зарядом;
- тривало до 0.8 А, пік 3 А;
- імпульсна схема — ККД до 96%, без радіатора;
- морозостійкість від −40 °C — для вуличних боксів.
Застосування
12 В споживачі в мережі 24 В: відеореєстратори, роутери, LED-стрічки, релейна автоматика; стабілізація «плаваючої» напруги літієвих збірок; вуличні пристрої від сонячних систем 24 В. Менші номінали серії: 9 В та 5 В; довільний вихід — регульована версія.
