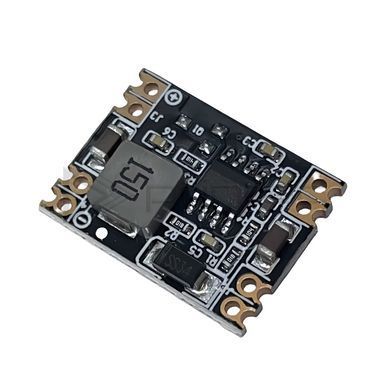

Модуль стабілізатора напруги MP1584EN, понижуючий 5В, 3А
Стабільні 5 В з бортової мережі 12 / 24 В: імпульсний DC-DC на MP1584EN замінює гарячий лінійний стабілізатор у авто- та польових проєктах.
| Чип | MP1584EN, імпульсний DC-DC (buck) |
| Вхідна напруга | DC 7–26 В |
| Вихідна напруга | 5 В (фіксована) |
| Струм | 3 А піковий; тривало — до 1.6 А |
| ККД | до 96% (пік; найвищий при малій різниці вхід–вихід, від ≥2 В) |
| Пульсації виходу | <30 мВ |

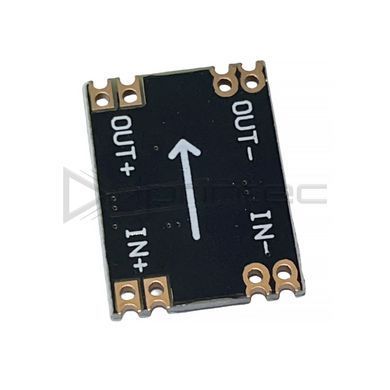

| Підключення | пади IN+ / IN− та OUT+ / OUT− на звороті, здвоєні отвори |
| Робоча температура | −40…+85 °C |

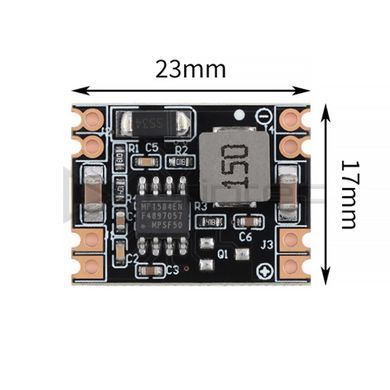

| Розмір | 22.3×17×4.2 мм |
Класична задача — отримати 5 В у машині, на мотоциклі чи від акумуляторної збірки — тут вирішена одним модулем: вхід 7–26 В, фіксований вихід 5 В, ККД до 96%. Ніякого радіатора: buck-схема передає енергію через котушку, і навіть при ампері навантаження від 12 В плата лишається ледь теплою — лінійний стабілізатор у тих самих умовах розсіював би сім ват.
Виробник чесно розділяє струми: 3 А — короткий пік, тривала робота — до 1.6 А. Пульсації виходу до 30 мВ — безпечно для контролерів, дисплеїв і реле; для прецизійної аналогової частини після модуля можна поставити LC-фільтр або лінійний доводжувач. Підключення — через чотири пади IN/OUT на звороті плати зі здвоєними отворами під штирі чи провід.
Особливості
- вхід 7–26 В — авто 12 В та вантажні 24 В без перехідників;
- до 1.6 А тривало (пік 3 А) на вихід 5 В;
- ККД до 96% — без радіатора;
- мініатюрна плата 22.3×17×4.2 мм;
- фіксований вихід — захист від збитого підстроювання.
Застосування
Живлення Arduino, реле-модулів, дисплеїв і USB-споживачів від бортової мережі, 5 В шина в дронах і роботах від Li-ion 2S–6S, світлодіодні вузли, заміна лінійних стабілізаторів у закритих корпусах. Малошумна лінійна альтернатива для аналогових схем — AMS1117 5 В; коли вихід треба виставляти самому — MP1584EN з підстроювачем.
