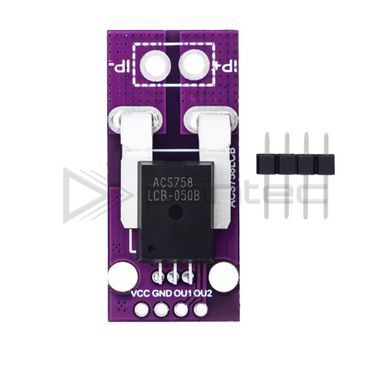

Модуль датчика струму ACS758LCB-050B, 50А, ефект Холла, 40 мВ/А, 3-5.5В — це наймолодша і водночас найточніша версія родини ACS758: чутливість 40 мВ/А тут найвища в лінійці, тож кожен ампер дає найпомітніший крок напруги на виході, і АЦП контролера бачить зміни струму найдетальніше. Сенсор Allegro вимірює безконтактно: струм тече крізь вбудований мідний провідник, датчик Холла зчитує магнітне поле, а сигнальне коло повністю гальванічно розв’язане від силового — жодних шунтів у розрив і спільних земель.
| Чип | ACS758LCB-050B, Allegro |
| Діапазон вимірювання | ±50 А, постійний і змінний струм |
| Чутливість | 40 мВ/А — найвища в родині |
| Вихід при 0 А | VCC/2, двонаправлене вимірювання |
| Живлення | 3–5.5 В, ~10 мА |
| Опір силового провідника | 100 мкОм |
| Смуга пропускання | 120 кГц, відгук 4 мкс |
| Ізоляція | 3000 В RMS між силовим і сигнальним колами |
| Температурний клас | L: −40…+150°C |
| Виходи | OU1 — прямий, OU2 — через буфер |
| Силові виводи | IP+ / IP−, під гвинт або пайку |
| Гребінка | 1×4 у комплекті, не впаяна |
| Розміри плати | 38.5 × 18.5 мм |

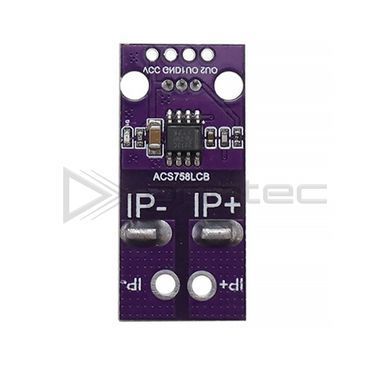

П’ятдесят ампер крізь 100 мкОм — це п’ять мілівольт падіння і чверть вата тепла: у вимірюваному колі датчик практично непомітний. Нульовому струму відповідає половина напруги живлення, а знак відхилення показує напрям — тому один модуль одночасно стежить і за зарядом, і за розрядом акумуляторної збірки. Сигнал беруть з OU1, прямого виходу сенсора, або з OU2 — там на платі стоїть буферний підсилювач, який тримає рівень на довгому дроті до контролера. Витримка до +150°C дозволяє монтувати датчик прямо в гарячій силовій частині.
Одна чесна порада щодо вибору: навіть найвища в родині чутливість 40 мВ/А розрахована на потужні кола — струми в десятки міліампер губляться в шумі АЦП, тож для вимірювання дрібних споживачів беріть датчик ACS712 на менші діапазони або прецизійний INA226 із шунтом. А коли струми переростуть півсотні ампер — у родині є старша версія на 100 А з тією самою платою і підключенням.
Особливості
- найвища чутливість родини ACS758 — 40 мВ на кожен ампер;
- постійний і змінний струм до 50 А в обох напрямках;
- гальванічна розв’язка 3000 В RMS — безпечне сусідство з контролером;
- лише 100 мкОм у силовому колі: чверть вата тепла на повному струмі;
- смуга 120 кГц і відгук 4 мкс — годиться для швидкого захисту;
- прямий OU1 і буферизований OU2 виходи на вибір;
- температурний клас L до +150°C.
Застосування
Моніторинг заряду й розряду акумуляторних збірок, контроль струму двигунів і контролерів електротранспорту, вимірювання в зарядних пристроях і лабораторних блоках живлення, струмовий захист саморобної силової електроніки — скрізь, де струми вимірюються десятками ампер і важлива деталізація сигналу.
