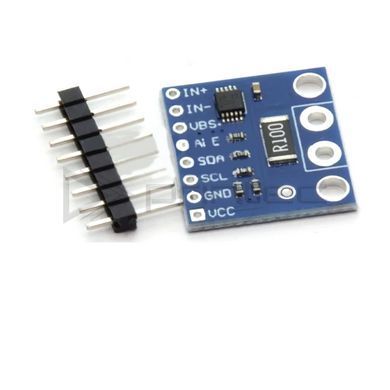

Цифровий датчик INA226 для моніторингу струму та напруги CJMCU-226, HW-899
Прецизійний вимірювач струму, напруги та потужності з функцією тривоги
| Чип | INA226 (Texas Instruments) |
| Інтерфейс | I²C / SMBus |
| Вимірювання | струм, напруга, потужність |
| Напруга шини | 0…36 В (high-side або low-side) |
| Живлення | 2.7–5.5 В |
| Розрядність АЦП | 16 біт |
| Шунт на платі | R100 (0.1 Ом), струм до ±0.8 А |
| Точність | 10 мкВ / 0.1% |
| Виводи | IN+, IN−, VBS, ALE, SDA, SCL, GND, VCC |
| Розміри плати | 21×19.4 мм |
| Комплект | плата, штирьова гребінка 1×8 |
Модуль CJMCU-226 на базі чипа INA226 від Texas Instruments вимірює струм, напругу та потужність і передає результати по шині I²C. Монітор двоспрямований: бачить і заряд, і розряд, а вимірювальний шунт можна вмикати як у плюсовий (high-side), так і в мінусовий (low-side) провід при напрузі шини до 36 В.
На платі встановлено шунт 0.1 Ом, що дає діапазон приблизно ±0.8 А. Для більших струмів шунт замінюють на зовнішній. Вивід ALE — програмована тривога: чип сам сигналізує про перевищення струму, потужності чи вихід напруги за поріг без участі мікроконтролера.
Особливості
- Програмований час перетворення та усереднення вибірок
- Споживання 420 мкА, у режимі сну — 2 мкА
- CMRR 140 дБ
- Готові бібліотеки для Arduino, ESP32, Raspberry Pi
Застосування
- Контроль заряду й розряду акумуляторів
- Моніторинг DC-DC перетворювачів і блоків живлення
- Вимірювання споживання пристроїв IoT
- Захист навантаження за порогом струму через вивід ALE
