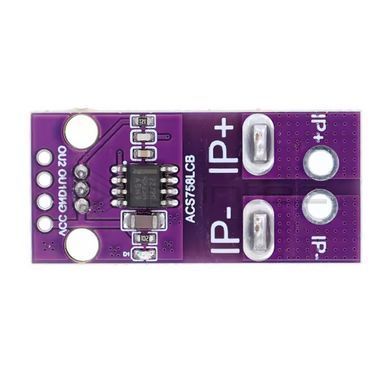

Модуль датчика струму ACS758ECB-200B, 200А, ефект Холла, 10 мВ/А, 3-5.5В — це стеля родини ACS758 у прямому сенсі: 200 ампер — абсолютна межа, до якої магнітний тракт цих сенсорів зберігає лінійність, і старшої версії просто не існує. Модуль створений для найважчих вимірювань — тягові батареї, потужні інвертори, розподільчі шини — і зберігає головні чесноти родини: струм тече крізь власний ізольований провідник сенсора, вимірювання безконтактне, а сигнальне коло гальванічно розв’язане від силового.
| Чип | ACS758ECB-200B, Allegro |
| Діапазон вимірювання | ±200 А — максимум лінійності родини |
| Чутливість | 10 мВ/А |
| Вихід при 0 А | VCC/2, вимірює обидва напрями |
| Живлення | 3–5.5 В, ~10 мА |
| Опір силового провідника | 100 мкОм |
| Смуга пропускання | 120 кГц, відгук 4 мкс |
| Температурний клас | E: −40…+85°C |
| Ізоляція | силове коло розв’язане від сигнального |
| Виходи | OU1 — прямий, OU2 — через буфер |
| Силові виводи | IP+ / IP−, під гвинт або пайку |

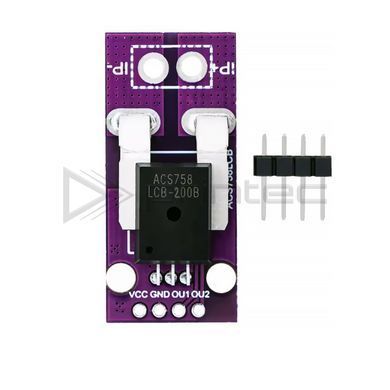

| Гребінка | 1×4 у комплекті, не впаяна |
| Розміри плати | 38.5 × 18.5 мм |
Чесна плата за рекордний діапазон — два компроміси, про які варто знати до покупки. Перший: чутливість 10 мВ/А — найгрубша в родині, тож струми в одиниці ампер тонутимуть у шумі АЦП; правило «беру найбільший про запас» тут працює проти вас, і якщо реальні струми менші за сотню — чесно кращою буде молодша версія. Другий: температурний клас E обмежений +85°C — це найвужчий діапазон у лінійці, тож у підкапотний простір чи впритул до гарячих радіаторів цей варіант не ставлять; для гарячих місць існує 150-амперна версія класу K. У своїй же стихії — на товстих шинах з сотнями ампер — модуль поза конкуренцією: на повних 200 А в силовому тракті падає лише 20 мВ.
Механіка підключення продумана під великі струми: масивні виводи IP+ та IP− кріпляться гвинтами через отвори плати або впаюються, сигнал знімається з прямого виходу OU1 чи буферизованого OU2 — другий тримає рівень на довгому проводі до контролера. Для менших діапазонів дивіться версію на 150 А з автомобільним температурним класом або наймолодшу на 50 А з найточнішою чутливістю 40 мВ/А.
Особливості
- 200 А — абсолютний максимум лінійності родини ACS758;
- вимірює постійний і змінний струм в обох напрямках;
- гальванічна розв’язка — жодного спільного кола з силовою частиною;
- на повному струмі в тракті падає лише 20 мВ;
- смуга 120 кГц і відгук 4 мкс для швидких захистів;
- масивні гвинтові виводи IP+ / IP− під товсті шини;
- прямий OU1 і буферизований OU2 виходи.
Застосування
Тягові батареї електротранспорту, потужні інвертори й зарядні комплекси, розподільчі шини майстерень і сонячних електростанцій, стенди випробування двигунів і навантажень — задачі, де струми впевнено переходять за сотню ампер, а довкілля не гарячіше за +85°C.
