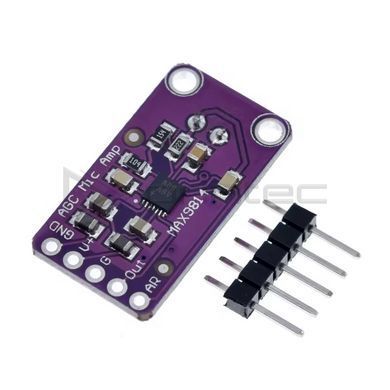

Модуль підсилювача мікрофона MAX9814, AGC, електретний мікрофон, 2.7-5.5В — це готовий мікрофонний тракт для мікроконтролера: електретний капсуль уже на платі, а чип MAX9814 підсилює його сигнал і віддає чистий аналоговий вихід, який заводиться прямо в АЦП Arduino чи ESP32. Головна фішка — автоматичне регулювання підсилення AGC: чип сам притискає гучні звуки й витягує тихі, тож і шепіт поруч, і крик через кімнату лишаються в робочому діапазоні без ручного підстроювання. Саме цим MAX9814 відрізняється від простих датчиків звуку, які або хриплять на гучному, або не чують тихого.
| Чип | MAX9814, Maxim Integrated |
| Функція | підсилювач мікрофона з AGC |
| Мікрофон | електретний капсуль на платі |
| Підсилення | 40 / 50 / 60 дБ, обирається піном Gain |
| AGC | автоматичне регулювання підсилення |
| Атака / відпускання | програмуються піном AR |
| Вихід | аналоговий, до 2 Vpp, центр 1.25 В |
| Зміщення мікрофона | 2 В, малошумне, вбудоване |
| THD | 0.04% типово |
| Живлення | 2.7–5.5 В |
| Виводи | GND, Vdd, Gain, Out, AR |
| Гребінка | 1×5 у комплекті, не впаяна |
| Розміри плати | 15 × 25 мм |
Налаштування зроблені перемичками, без коду. Базове підсилення задає пін Gain — підказка надрукована просто на платі: залишений у повітрі дає 60 дБ, на землю — 50 дБ, на живлення — 40 дБ; для голосу на відстані беруть більше, для близького джерела — менше, а точну гучність далі веде AGC. Пін AR керує характером автоматики — співвідношенням часу атаки й відпускання, тобто як швидко підсилення падає на гучному звуку і як плавно повертається. Вихідний сигнал розмахом до 2 Vpp коливається навколо 1.25 В — це ідеально лягає в діапазон АЦП і 3.3-вольтових, і 5-вольтових контролерів без жодних дільників та зміщень.
Читається сигнал звичайним analogRead або швидким АЦП для аналізу спектра — типові проєкти на цьому модулі: світломузика, детектори гучності, запис звуку, реакція на оплеск чи голос. Малошумне вбудоване зміщення 2 В живить капсуль правильно, тож фонового шипіння мінімум, а THD 0.04% означає, що сигнал не спотворюється навіть на піках. Якщо ж проєкту потрібен одразу цифровий звук без аналогового тракту й АЦП — гляньте цифровий I2S мікрофон SPH0645LM4H: разом ці два модулі закривають обидва підходи до звуку в мікроконтролерних проєктах.
Особливості
- AGC: автоматика сама вирівнює гучні й тихі звуки;
- три рівні підсилення 40/50/60 дБ — вибір однією перемичкою;
- аналоговий вихід 2 Vpp з центром 1.25 В — прямо в АЦП контролера;
- електретний мікрофон і його живлення вже на платі;
- програмований характер автоматики через пін AR;
- THD 0.04% і малошумний тракт — чистий сигнал для аналізу;
- живлення 2.7–5.5 В — для 3.3В і 5В систем.
Застосування
Світломузика й реактивна LED-підсвітка, детектори гучності й оплеску, запис звуку та голосові експерименти на ESP32, вимірювачі рівня шуму, іграшки й інсталяції, що реагують на звук, — будь-який проєкт, де мікроконтролеру потрібен живий звуковий сигнал зі стабільним рівнем.
