Модуль мікрофона GY-SPH0645LM4H, цифровий I2S, MEMS, датчик звуку, 3.3В — це мікрофон, який віддає звук мікроконтролеру одразу в цифрі: MEMS-капсула Knowles з інтерфейсом I²S передає 24-бітні кадри даних напряму в ESP32, Raspberry Pi чи інший процесор із шиною I²S — без АЦП, без аудіокодека і без аналогового тракту взагалі. Саме тому в записі немає шипіння й наводок, які неминучі в аналогових датчиків звуку: сигнал стає цифровим ще всередині чипа, і дротам уже нічого зіпсувати.
| Чип | SPH0645LM4H, Knowles |
| Тип | цифровий MEMS-мікрофон |
| Інтерфейс | I²S, 24-бітні кадри |

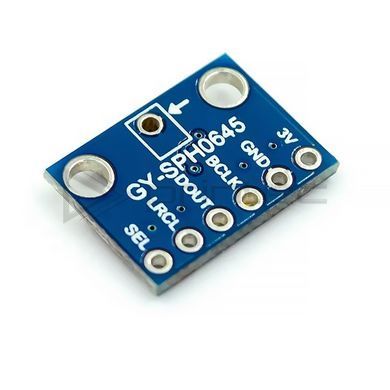

| Виводи | 3V, GND, BCLK, DOUT, LRCL, SEL |
| Чутливість | −26 дБFS при 94 дБ SPL |
| Сигнал/шум | 65 дБ(A) |
| Частотний діапазон | 20 Гц – 10 кГц |
| Спрямованість | всеспрямований |
| Живлення | 3.3 В; стабілізатора на платі немає |
| Споживання | ~600 мкА; режим сну 10 мкА |
| Вибір каналу | пін SEL: лівий або правий |
| Акустичний порт | знизу плати, крізь отвір |
| Гребінка | 1×6 у комплекті, не впаяна |

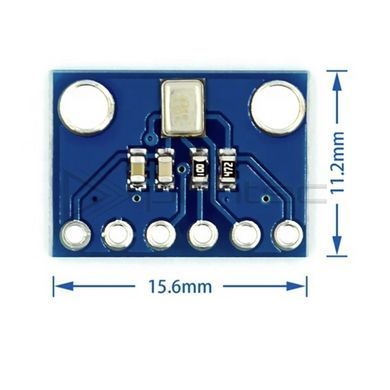

| Розміри плати | 16 × 11 мм |
За якістю це зовсім інший клас порівняно зі звичними аналоговими датчиками звуку: співвідношення сигнал/шум 65 дБ(A), рівна характеристика в діапазоні 20 Гц – 10 кГц і екранування від радіозавад дають запис, придатний не лише для фіксації «є звук чи нема», а для реального розпізнавання голосу й аналізу спектра. Підключення стандартне для I²S: тактові лінії BCLK і LRCL задає контролер, дані йдуть по DOUT — готові приклади для ESP32 і Raspberry Pi знаходяться за назвою чипа за хвилину. Споживання близько 600 мкА, а коли тактування зупинене, мікрофон засинає до 10 мкА — зручно для батарейних пристроїв.
Два практичні моменти. Живлення — строго 3.3 В: стабілізатора на цій платі немає, пін так і підписаний 3V, і 5 В на ньому виведе чип з ладу — підключайте до 3.3-вольтового виводу контролера. Акустичний порт мікрофона дивиться вниз, крізь отвір у платі — при монтажі цей отвір не можна закривати, заклеювати чи заливати, інакше звук стане глухим. І корисний бонус: пін SEL призначає модулю лівий або правий канал, тож два такі мікрофони на одній шині I²S дають повноцінний стереозапис без додаткових мікросхем.
Особливості
- звук одразу в цифрі: I²S без АЦП, кодека й аналогових шумів;
- MEMS-капсула Knowles: сигнал/шум 65 дБ(A), захист від радіозавад;
- 24-бітні кадри даних, діапазон 20 Гц – 10 кГц;
- два модулі на одній шині — стереозапис, канал задає пін SEL;
- споживання ~600 мкА, у сні — 10 мкА;
- пряме підключення до I²S-периферії ESP32 і Raspberry Pi;
- компактна плата 16 × 11 мм з монтажним отвором.
Застосування
Голосові асистенти й розпізнавання команд на ESP32, запис звуку на Raspberry Pi, вимірювачі рівня шуму та аудіоаналізатори, датчик звуку для розумного дому й систем моніторингу — скрізь, де від мікрофона потрібен чистий цифровий сигнал, а не просто факт наявності звуку.
