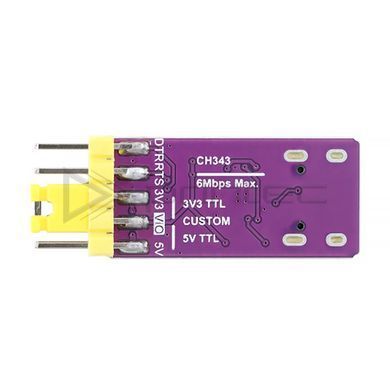

Перетворювач CH343P USB → TTL/UART, до 6 Мбіт/с, USB Type-C, 3,3 В / 5 В
Високошвидкісний USB-UART програматор для прошивки мікроконтролерів, налагодження та підключення серійних пристроїв до ПК
| Чип | WCH CH343P (ESSOP-10) від Nanjing Qinheng |
| Тип | USB → TTL/UART перетворювач |
| Інтерфейс USB | USB 2.0 Full Speed, роз’єм Type-C |
| Швидкість передачі | 50 бод — 6 Мбіт/с |
| Рівні TTL | 3,3 В або 5 В (вибір через перемичку VIO) |
| Напруга живлення | 5 В DC через USB |
| Виходи живлення | 3,3 В і 5 В на пінах для зовнішніх схем |
| Сигнали UART | TX, RX, GND + MODEM-сигнали DTR і RTS (активні низьким) |
| Налаштування I/O | Пін VIO (підключити перемичкою до 3V3 або 5V) |
| Індикація | LED «READY» (готовність / живлення) |
| Розташування пінів | 2,54 мм 2-рядний: 5V/3V3/GND/RX/TX зверху; DTR/RTS/3V3/VIO/5V знизу |
| ОС-сумісність | Windows, Linux, macOS, Android (драйвер CH343) |
| Розмір плати | 28 × 13 мм |
| Колір PCB | Фіолетовий |
Модуль CH343P — компактний USB-UART перетворювач на чипі WCH CH343P (ESSOP-10). Конвертує USB у високошвидкісний серійний порт зі швидкістю до 6 Мбіт/с — це втричі швидше за CH340 (макс. 2 Мбіт/с) і пришвидшує завантаження прошивок у ESP32, ESP8266, STM32 та інші МК.
Підтримує перемикання рівнів TTL між 3,3 В і 5 В через пін VIO — одна плата для всіх МК. Виведено повний набір MODEM-сигналів (TX, RX, DTR, RTS, GND), що дозволяє автоматичну прошивку Arduino-плат за схемою DTR/RTS reset. Окремі піни 3V3 і 5V живлять зовнішні схеми.
USB Type-C роз’єм, LED-індикатор «READY», двосторонній 2,54 мм header. Драйвери офіційно доступні для Windows, Linux, macOS і Android. Застосування: програматор STM32/ESP/AVR, debug-консоль для Linux SBC, заміна RS-232.
