Ізольований перетворювач USB Type-C - UART (TTL) на чипі CH343, до 6 Мбіт/с, 3.3V/5V
USB-UART модуль HL343F з гальванічною ізоляцією живлення та сигналів зв’язку
| Модель | HL343F |
| Чип | CH343 |
| Тип | USB → TTL, ізольований зв’язок |
| Ізоляція живлення | iCASH B0505S-1W (DC-DC ізолятор) |
| Ізоляція зв’язку | Окремий цифровий ізолятор |
| Запобіжник | На вході USB |
| Швидкість передачі | 50 бод — 6 Мбіт/с |
| Авто-визначення швидкості | До 115200 бод (стандартні значення) |
| Рівні TTL | 3,3 В або 5 В (вибір через перемичку) |
| Інтерфейс | USB Type-C, підтримка C-to-C |
| Вихід живлення | 5 В @ 200 мА; 3,3 В @ 150 мА |
| Сигнали виходу | 5V, 3V3, TXD, RXD, GND |
| Драйвери | CDC (вбудований у Win10/11), VCP від WCH |
| ОС | Windows, Linux, macOS |
| Індикація | PWR (синій), TX (червоний), RX (зелений) |

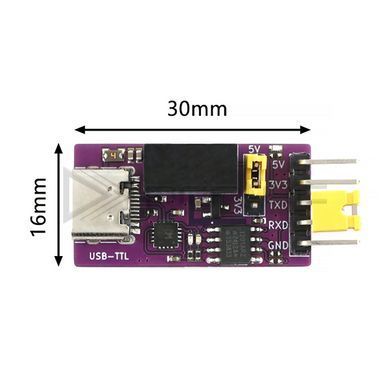

| Розмір | 29,5 × 15 мм |
| Колір PCB | Фіолетовий |

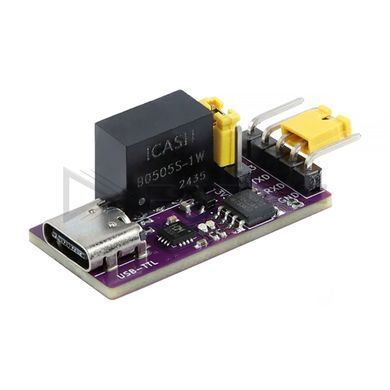

HL343F — ізольований USB-UART модуль на чипі WCH CH343. Має подвійну гальванічну розв’язку: живлення через DC-DC ізолятор iCASH B0505S-1W і сигналів TX/RX через окремий цифровий ізолятор. На вході USB Type-C встановлено запобіжник.
Підтримує швидкість серійного зв’язку від 50 бод до 6 Мбіт/с з авто-визначенням стандартних значень до 115200 бод. Рівні TTL 3,3 В або 5 В обираються перемичкою. Вихід живлення: 5 В @ 200 мА або 3,3 В @ 150 мА. Точність 5 В через ізольоване живлення складає приблизно 4,6–5,5 В.
USB Type-C з підтримкою C-to-C кабелів. Сигнали виходу: 5V, 3V3, TXD, RXD, GND. Три LED-індикатори: PWR (синій), TX (червоний), RX (зелений). Драйвери CDC вбудовані у Windows 10/11, для високошвидкісного зв’язку доступний VCP-драйвер від WCH. Сумісність: Windows, Linux, macOS. Розмір 29,5×15 мм.
