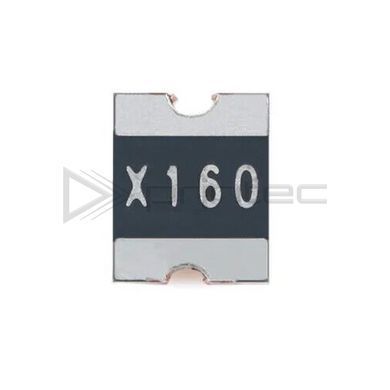

Вібраційний перемикач JYX-1210-X160, SMD сенсор струшування, однокульковий

Опис товару:

Вібраційний перемикач JYX-1210-X160 — це компактний однокульковий SMD-сенсор, призначений для виявлення вібрацій або струшувань у сучасних електронних пристроях. Цей датчик виконаний у форматі поверхневого монтажу (SMD), що робить його ідеальним для інтеграції в плати з обмеженим простором. Принцип роботи базується на переміщенні металевої кульки всередині герметичного корпусу: у спокійному стані контакти розімкнуті, а при вібрації чи нахилі кулька замикає ланцюг. Завдяки високій чутливості та компактним розмірам, цей сенсор є надійним рішенням для автоматизації та сигналізації.

Особливості:

• Висока чутливість: реагує на слабкі струшування та вібрації

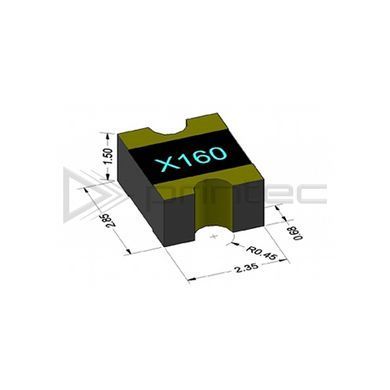

• Компактний дизайн: формат SMD (1210) для зручного монтажу на плату

• Однокульковий механізм: простий і ефективний принцип дії

• Надійність: стійкий до механічних навантажень при правильному використанні

• Застосування: системи сигналізації, датчики руху, портативні пристрої, електронні іграшки

Цей датчик підходить для схем із низьким струмом і може використовуватися в пристроях, де важлива компактність і швидке реагування

Інструкція з використання JYX-1210-X160

1. Підготовка та монтаж

• Установка: Монтуйте датчик на плату в положенні, яке відповідає його чутливості до вібрацій. Використовуйте технологію SMD-пайки, уникайте перегріву (температура пайки не повинна перевищувати рекомендований рівень). Заземліть інструменти, щоб уникнути пошкодження від статичної електрики.

• Орієнтація: У горизонтальному положенні контакти розімкнуті. Для чутливості до нахилу встановіть датчик під кутом, щоб запобігти випадковим спрацьовуванням у стабільних умовах.

• Захист: Забезпечте захист від пилу та вологи, використовуючи відповідне покриття плати, якщо це необхідно.

2. Електричне підключення

• Напруга та струм: Підключайте до джерела з напругою до 12 В і струмом, що не перевищує безпечні значення для SMD-компонентів (зазвичай до 10 мА). Перевищення може пошкодити пристрій.

• Схема підключення (базова):

  • Підключіть позитивний полюс (наприклад, +12 В) до одного з контактів

  • Вихідний контакт з’єднайте з навантаженням, наприклад, резистором або світлодіодом

  • Додайте резистор для стабілізації струму, якщо використовуєте світлодіод

• Тригер: При струшуванні контакти замикаються на короткий час. Для стабілізації сигналу можна додати конденсатор.

3. Тестування та калібрування

• Перевірка: Покладіть датчик на плату — ланцюг має бути розімкнутим. Легке струшування має замикати контакти

• Калібрування чутливості: Регулюйте положення або додайте амортизацію, щоб налаштувати реакцію на вібрації. Уникайте впливу магнітних полів

• Тести надійності: Перевірте стійкість до легких ударів і вібрацій у межах безпечних умов

4. Застереження та безпека

• Уникайте використання в агресивних середовищах, таких як волога чи хімічно активні речовини

• При пошкодженні корпусу утилізуйте як електронні відходи

• Дотримуйтесь умов експлуатації для довготривалого використання

• Якщо інтегруєте з мікроконтролером, додайте резистор для стабілізації сигналу

Ця інструкція допоможе правильно інтегрувати та використовувати JYX-1210-X160 у ваших проектах. Для складних схем зверніться до фахівця.
