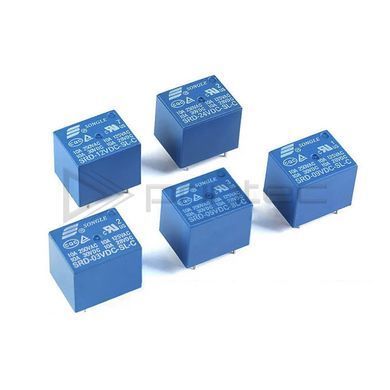

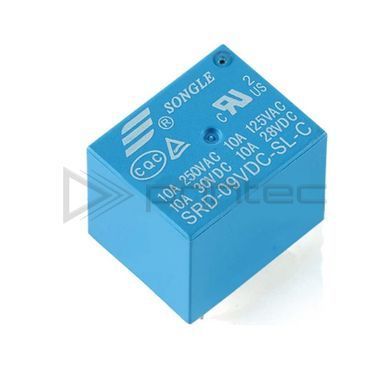

Реле Songle SRD-09VDC-SL-C 9В 5 контактів
Дев'ятивольтова котушка й перекидна група в одному корпусі: рідкісне поєднання, яке зазвичай доводиться шукати окремо під ремонт старої техніки.
| Напруга котушки | 9 В постійного струму |
| Струм котушки | 40 мА |
| Опір котушки | 225 Ом ±10 % |
| Контактна група | Form C — перекидна (COM, NO, NC), 5 виводів |
| Комутація | 10 А 125 В / 7 А 240 В змінного струму, 7 А 28 В постійного |
| Індуктивне навантаження | 3 А 120 В змінного / 3 А 28 В постійного струму |
| Час спрацювання / відпускання | до 10 мс / до 5 мс |
| Матеріал контактів | Срібно-кадмієвий сплав AgCdO |
| Габарити | 19.1×15.5×15.3 мм |
Перекидна група дозволяє одним реле керувати двома лініями по черзі — наприклад, перемикати сигнал між двома входами підсилювача або гучномовцями. Час перемикання не перевищує десяти мілісекунд, тож розрив у ланцюзі короткий і непомітний для більшості пристроїв. Виводи розташовані так, що реле стає в стандартні посадкові місця плат: при ремонті техніки, де раніше стояло реле цієї ж серії, заміна відбувається без переробки друкованої плати.
Особливості:
- Комутує два ланцюги по черзі одним рухом якоря
- Напруга котушки під нестандартні джерела живлення на 9 В
- Ізоляція котушка–контакти витримує 1500 В змінного струму
- Ресурс під навантаженням — 100 тисяч комутацій
- Робочий діапазон -25…+70 °C
Застосування: комутація аудіосигналу й акустики, ремонт побутової та вимірювальної техніки, схеми з перемиканням режимів, автономні пристрої, макети й дослідні зразки.
Якщо потрібне лише вмикання — простіша й потужніша версія SRD-09VDC-SL-A.
