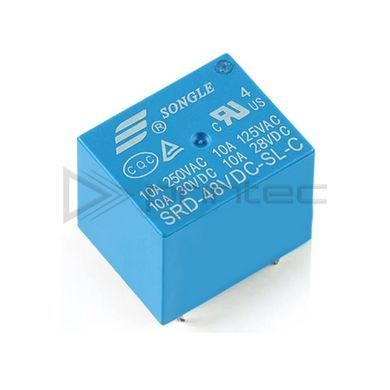

Реле Songle SRD-48VDC-SL-C 48В 5 контактів
Перемикальна група на напрузі 48 вольт — для схем резервування, де живлення має автоматично перейти на запасну лінію, щойно зникне основна.
| Напруга котушки | 48 В постійного струму |
| Струм котушки | 7.5 мА |
| Опір котушки | 6400 Ом ±10 % |
| Контактна група | Form C — перекидна (COM, NO, NC), 5 виводів |
| Комутація | 10 А 125 В / 7 А 240 В змінного струму, 7 А 28 В постійного |
| Індуктивне навантаження | 3 А 120 В змінного / 3 А 28 В постійного струму |
| Гранична потужність | 800 ВА змінного / 240 Вт постійного струму |
| Ресурс | 10 млн механічних, 100 тис. електричних циклів |
| Габарити | 19.1×15.5×15.3 мм, вага ≈10 г |
Схема автоматичного вводу резерву будується просто: котушка живиться від основної лінії, навантаження підключене до контакту NO. Поки основне живлення є, реле утримується ввімкненим і живить споживача від нього; щойно напруга падає нижче порогу, якір повертається, і навантаження переходить на контакт NC, куди заведено резервне джерело. Мале споживання котушки при цьому не з'їдає ресурс батареї, а перемикання відбувається швидше за десять мілісекунд.
Особливості:
- Готова основа для схеми автоматичного вводу резерву
- Найекономніша котушка серії при повноцінній перекидній групі
- Ізоляція між розімкненими контактами 1000 В змінного струму
- Витримує удар 100 G та вібрацію 10–55 Гц
- Робота при вологості 45–85 % і температурі -25…+70 °C
Застосування: автоматичне перемикання на резервне живлення, контроль наявності напруги в лінії, телекомунікаційні шафи, системи моніторингу, сонячні й вітрові установки на 48 В.
Коли перемикання не потрібне — беріть SRD-48VDC-SL-A з вищим допустимим струмом.
