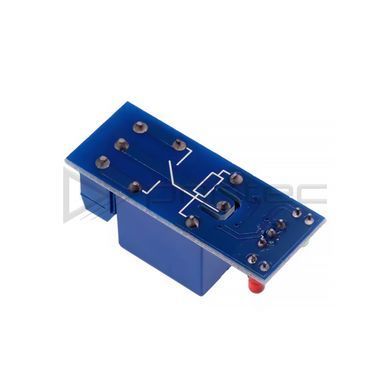

Модуль реле HW-307 10А 1 канал 24V з індикатором, для Arduino
Версія під промислову напругу 24 вольта — для шаф автоматики, де ця шина є стандартом.
| Котушка | 24 В постійного струму |
| Тип реле | Songle SRD з перемикальною групою |
| Навантаження | 10 А / 250 В змінного струму або 10 А / 30 В постійного |
| Вихідні клеми | нормально розімкнена, спільна, нормально замкнена |
| Сигнальний вхід | IN, спрацьовує від нуля на вході |
| Контроль стану | окремі світлодіоди живлення та реле |
| Розділення зон | фрезерований проріз між керуванням і силовою частиною |
| Конструкція | двостороння FR-4, поверхневий монтаж, клемник KF301 |
| Розмір / маса | 43 × 17 × 18.5 мм / 15 г |
У промисловій автоматиці 24 вольта — звична напруга: на ній працюють блоки живлення в шафах, датчики, пневморозподільники й входи більшості контролерів. Модуль підключається до тієї ж шини, тому в щиті не з’являється зайвий адаптер. Довші лінії живлення на 24 вольтах теж переносяться легше, ніж на п’яти: та сама потужність передається меншим струмом, а падіння напруги на проводах менш відчутне.
Реле замикається, коли на вхід IN подано низький рівень. Такий вхід зручно поєднується з виходами типу відкритий колектор, які часто стоять у промислових датчиках і модулях розширення. Якщо ж керування йде від плати на 3.3 або 5 вольт, переконайтеся, що високий рівень надійно відпускає реле, або поставте між контролером і модулем транзисторний ключ.
Обидва контакти групи виведені на гвинтовий клемник, тож пристрій може працювати і на замикання, і на розмикання без переробки схеми. Проріз у платі між силовою й керуючою зонами збільшує шлях витоку та повітряний зазор — це важливо, коли через контакти йде мережева напруга, а поруч лежать сигнальні проводи.
Особливості
- котушка 24 В — пряме живлення від шафного блока живлення;
- вхід від нуля добре працює з виходами типу відкритий колектор;
- контакти на 10 А з нормально розімкненою та нормально замкненою клемами;
- світлодіоди дозволяють перевірити стан без мультиметра;
- ізоляційний проріз між частинами плати.
Застосування
Шафи автоматики та щити керування, вузли на базі ПЛК, керування пускачами й контакторами, вентиляція та обігрів у виробничих приміщеннях, системи на 24-вольтових блоках живлення. Для настільних проєктів і макетів простіша версія на 5 В, для охоронних і автомобільних систем — версія на 12 В. Коли керуючий сигнал потрібно розв’язати гальванічно, підійде модуль HW-803 з оптопарою.
