DC-DC понижуючий перетворювач 7-24В в 5В, 5А, на SY8205

П’ять ампер стабільних 5 вольт для сервоприводів — на синхронному чипі Silergy і з готовим полем контактів під їхні роз’єми.

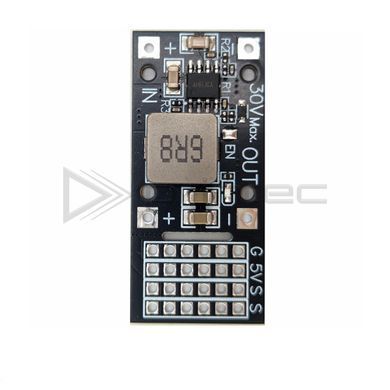

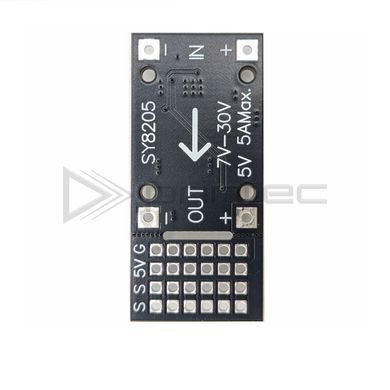

Плата задумана як живлення для моделей і робототехніки. Більшу її частину займає поле контактних площадок з підписами G, 5V і S: сюди впаюються гребінки під роз’єми сервоприводів, і кілька машинок підключаються прямо до перетворювача без розгалужувачів. Між цим полем і силовою частиною проходить лінія надлому — якщо площадки не потрібні, їх відламують, і лишається компактний модуль живлення з падами IN та OUT. Пад EN дозволяє вимикати вихід логічним сигналом, наприклад з мікроконтролера: низький рівень на ньому зупиняє перетворювач.

SY8205 — синхронний перетворювач: і верхній, і нижній силові ключі вбудовані в чип і мають малий опір, тож у силовому колі немає діода, на якому губилася б потужність. Тому ця версія гріється менше, ніж аналогічний модуль на асинхронному MP2482. За словами продавця, обидва модулі однакові за розміром і контактами, тож цей ставиться на місце версії з MP2482 без переробок; самі чипи при цьому не взаємозамінні, у них різне розташування виводів.

Про нагрів чесно. Синхронне випрямлення, керамічні конденсатори й дросель у великому корпусі знижують втрати, але п’ять ампер на 5 вольтах — це 25 Вт вихідної потужності: за тестом продавця, після трьох хвилин безперервної роботи на повному навантаженні плата виходить на 60 °C і вище. Для тривалої роботи в такому режимі передбачте обдув або тепловідведення, а для навантажень у два-три ампери додаткове охолодження зазвичай не потрібне. 30 В — це верхня межа робочого діапазону чипа, без запасу, тому продавець і радить не перевищувати 24 В. Захисту від переполюсовки на платі не заявлено.

Особливості

• синхронний чип SY8205 — обидва ключі всередині, менше втрат і нагріву;
• поле площадок під гребінки сервоприводів прямо на платі;
• лінія надлому — модуль перетворюється на звичайний блок живлення;
• захист від КЗ і перегріву вбудований у чип;
• жодного електроліта в обв’язці — нема чому висихати з часом;
• пад EN для дистанційного вимкнення виходу.
