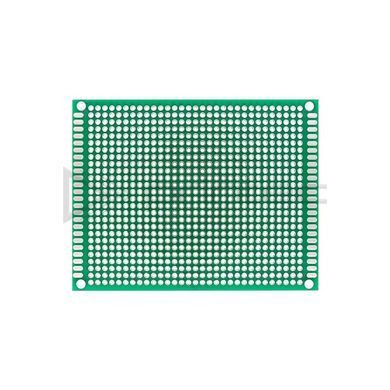

Монтажна плата 70х90мм, PCB одностороння макетна, крок 2.54мм, зелений склотекстоліт
Формат, у який вільно вкладається плата Arduino разом з усією обв'язкою: контролер знизу, ваша схема зверху — готовий саморобний шилд без замовлення виробництва.
| Тип | Макетна плата під пайку (перфорована) |
| Розмір | 70×90 мм |
| Кількість отворів | 744 |
| Крок отворів | 2.54 мм |
| Діаметр отвору | 1.0 мм |
| Матеріал | Склотекстоліт на епоксидній смолі |
| Товщина | 1.5 мм |
| Виконання | Одностороння, зелена паяльна маска |
Сімсот сорок чотири точки — це вже площа для повноцінного пристрою з кількома вузлами: драйвери, оптопари, стабілізатор, ряд роз'ємів по краю. Оскільки крок сітки збігається з кроком гребінок плат розробки, у потрібних місцях просто впаюються гнізда, і модуль сідає на плату зверху, як фабричний шилд. Знизу лишається місце для перемичок і монтажного проводу — топологію ви прокладаєте самі, без обмежень готового розведення.
Особливості:
- Крок 2.54 мм збігається з кроком гребінок Arduino, Raspberry Pi та більшості модулів
- Місця вистачає на схему з силовою частиною та кількома роз'ємами водночас
- Тримає вагу трансформаторів, реле і радіаторів без прогину
- Зайві поля відрізаються по сітці, якщо плата має стати в нестандартний корпус
Застосування: саморобні шилди й плати розширення, драйвери крокових двигунів, вузли автоматики з реле, лабораторні стенди, повторюваний монтаж дрібносерійних пристроїв.
Якщо схема витягнута в довжину — зручнішим буде формат 70×120 мм.
