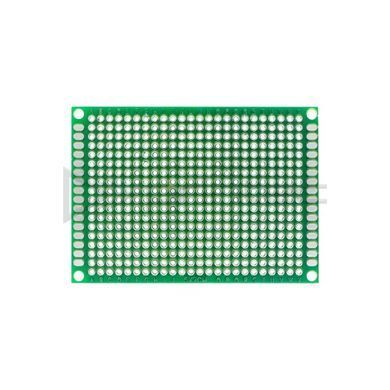

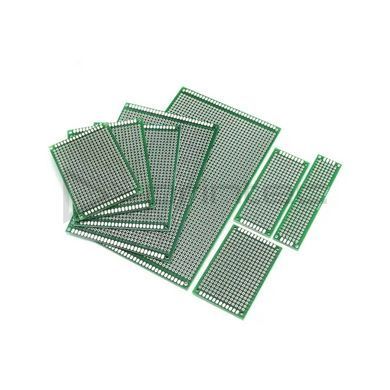

Монтажна плата 50х70мм, PCB одностороння макетна, крок 2.54мм, зелений склотекстоліт
Найменший формат серії: рівно стільки місця, скільки потрібно одному вузлу — блоку живлення датчика, підсилювачу сигналу чи платі розширення, яка має сховатися в тісний корпус.
| Тип | Макетна плата під пайку (перфорована) |
| Розмір | 50×70 мм |
| Кількість отворів | 432 |
| Крок отворів | 2.54 мм |
| Діаметр отвору | 1.0 мм |
| Матеріал | Склотекстоліт на епоксидній смолі |
| Товщина | 1.5 мм |
| Виконання | Одностороння, зелена паяльна маска |
Сітка 2.54 мм відповідає стандартному кроку виводів мікросхем у DIP-корпусах, гребінок, роз'ємів і більшості дискретних компонентів — тому деталі стають у плату без підгинання ніжок. Отвір діаметром 1 мм вільно пропускає виводи резисторів, конденсаторів і транзисторів, а з'єднання між площадками робляться перемичками з обрізків ніжок або монтажним проводом з боку пайки. На відміну від замовної друкованої плати, тут не потрібні ані розведення, ані очікування виготовлення: схема з макетки переїжджає в готовий вигляд за один вечір.
Особливості:
- Компактний формат легко вписується у корпуси невеликих приладів і розподільчі коробки
- Зелена маска захищає основу й полегшує візуальний контроль пайки
- Товщина 1.5 мм тримає форму навіть з важкими елементами на кшталт трансформаторів чи клемників
- Плата ріжеться ножівкою по сітці отворів, якщо потрібен ще менший фрагмент
Застосування: живлення й обв'язка окремих датчиків, невеликі підсилювачі та фільтри, плати з реле, перехідники між роз'ємами, фінальний монтаж схем, зібраних раніше на безпаяльній макетці.
Потрібно більше місця під той самий проєкт — візьміть формат 60×80 мм.
