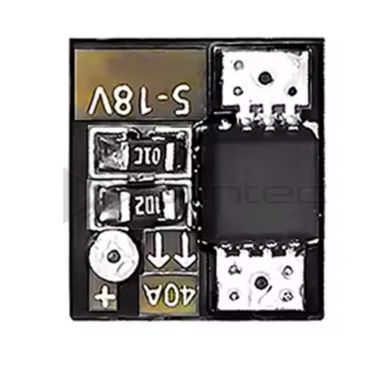

Модуль перемикача MOSFET Mini, силовий ключ 10-20А, до 30V, PWM, на HYG038N03
| Тип | Готовий модуль силового ключа на N-канальному MOSFET |
| Напруга навантаження | до 30 В |
| Струм | 10–20 А тривалий, до 40 А імпульсний (теоретичні значення виробника, залежать від провідників і тепловідведення) |
| Керуючий сигнал | 5–18 В на вхід «+» відносно мінуса живлення, споживання — міліампери |
| ШІМ-керування | Так |
| Комутація | Розрив мінусового проводу навантаження |
| Підключення | Два силові майданчики під впаювання проводів + сигнальний вхід |
| Захист входу | Підтяжка затвора 10 кОм — ключ закритий без сигналу |
| Транзистор | HYG038N03LR1A (HUAYI), корпус SOP-8, 30 В, RDS(on) 3,3 мОм тип. при 10 В, поріг затвора 1,7 В |
| Розмір | Мініатюрна плата, менша за ніготь |
Якщо вам потрібно вмикати та вимикати навантаження постійного струму від кількох до двох десятків ампер, а реле ставити ніде або не хочеться — цей модуль вирішує задачу одразу. Це закінчений пристрій, а не окремий транзистор: силовий ключ, резистор у колі затвора та підтяжка вже зібрані на платі розміром з ніготь. Слабке керуюче коло 5–18 В бере на себе лише міліампери, тож для вмикання струму в десятки ампер досить мініатюрного тумблера, кнопки або виходу мікроконтролера. Без сигналу ключ гарантовано закритий, навіть якщо керуючий провід обірвався. Підтримується ШІМ — можна плавно регулювати оберти двигуна, яскравість світла чи потужність нагрівача тим самим модулем. Силові проводи впаюються прямо в майданчики плати.
Паспортні 10–20 А — теоретична межа для цього корпусу транзистора. Реальний тривалий струм визначає ваша конструкція: переріз підведених проводів, якість паяння та відведення тепла. На навантаженнях у кілька ампер модуль працює холодним; для 15–20 А потрібен обдув або тепловідвід на плату.
Особливості
- Готове рішення «впаяв і працює» — не треба розраховувати обв’язку затвора й підбирати компоненти
- Керування слабким сигналом 5–18 В — тумблер, кнопка, вихід контролера або ШІМ
- Ключ закритий без сигналу — захист від хибного вмикання при обриві керуючого проводу
- Безшумна миттєва комутація без іскріння та зношування контактів, на відміну від реле
- Найменша плата в серії — ховається в корпусі інструмента, ліхтаря чи акумуляторної збірки
- Контактні майданчики під пряме впаювання проводів
- Транзистор з опором каналу близько 3 мОм — мінімальні втрати та нагрів
Застосування
- Акумуляторний інструмент і ліхтарі — вимикач живлення в корпусі шуруповерта, ліхтаря, павербанка 12–24 В
- Невеликий електротранспорт — вимикач батареї дитячого електромобіля, самоката на 24 В
- Двигуни та вентилятори — вмикання і ШІМ-регулювання обертів колекторних двигунів, насосів, кулерів
- Освітлення — LED-стрічки та прожектори 12/24 В з диммуванням
- Нагрівачі — керування термостолами, грілками, термоелементами до 24 В
- Автомобіль — комутація споживачів 12 В через малогабаритну кнопку замість автомобільного реле
- Arduino / ESP-проєкти — силовий вихід для навантажень, які не потягне вихід контролера
Часті запитання
Як підключити модуль?
Мінус акумулятора впаяти в один силовий майданчик, мінус навантаження — в другий, плюс іде напряму на навантаження. На вхід «+» подати 5–18 В відносно мінуса акумулятора — через тумблер, кнопку або вихід контролера.
Чи можна керувати з Arduino чи ESP32?
Так: поріг транзистора низький, і 5 В з Arduino відкриває ключ. З 3,3 В (ESP32) транзистор відкриється не повністю — для струмів понад кілька ампер краще подати 5–12 В через транзисторний буфер.
Який струм модуль витримує насправді?
До 10 А — без додаткових заходів, на коротких проводах. 15–20 А — тільки з обдувом або тепловідводом і товстими провідниками.
Чи підходить для 36 чи 48 В?
Ні, межа транзистора 30 В. Для 36–48 В беріть версію модуля на 60 або 100 В.
Чи є захист від короткого замикання чи перевантаження?
Ні, це лише ключ. Запобіжник у силовому колі обов’язковий.
Чи є індикація стану?
Ні, на цій версії світлодіода немає; індикатор є на старших модулях серії.
Чи працює з ШІМ?
Так, модуль приймає ШІМ 5–18 В і плавно регулює потужність двигуна, нагрівача чи LED.
Коротко: готовий мініатюрний модуль електронного вимикача на MOSFET HYG038N03 для навантажень постійного струму до 30 В і 10–20 А (до 40 А імпульсно); вмикається сигналом 5–18 В або звичайним тумблером, підтримує ШІМ, комутує мінусовий провід. Підходить для акумуляторних інструментів, невеликого електротранспорту, двигунів, LED-освітлення та нагрівачів 12–24 В замість реле чи механічного вимикача.
Увага: для струмів понад десяток ампер обов’язкові товсті короткі провідники, якісне паяння силових майданчиків і тепловідведення. Модуль не має гальванічної розв’язки; напруга сигналу не повинна перевищувати 18 В. Виробник може використовувати транзистори різних постачальників з близькими параметрами.
