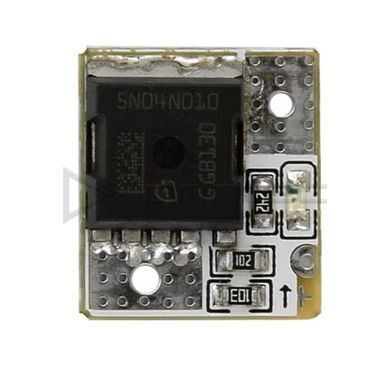

Модуль перемикача MOSFET Mini, силовий ключ 100-150А, до 40V, PWM

Компактний потужний транзисторний вимикач навантажень постійного струму з керуванням сигналом або тумблером

Якщо ви шукаєте компактний силовий ключ на великі струми, цей модуль на потужному MOSFET комутує навантаження до 40 В за сигналом 5–18 В на тригерному вході. У найпростішій схемі керування зводиться до маленького тумблера в сигнальному колі — слабкий перемикач вмикає струми в сотні ампер, беручи на себе лише міліампери. Підтримується і ШІМ-сигнал для регулювання потужності. Паспортні 100–150 А — теоретична межа транзистора: тривалий струм у реальній конструкції залежить від перерізу підведених провідників і тепловідведення.

Особливості

• Величезний запас за струмом — транзистор з мінімальним опором каналу майже не гріється на типових навантаженнях у десятки ампер
• Керування слабким сигналом 5–18 В — тумблер, кнопка, вихід контролера або ШІМ
• Безшумна миттєва комутація без іскріння та зношування контактів, на відміну від реле
• Мініатюрна плата легко ховається в корпусі акумуляторної збірки чи інструмента
• Контактні майданчики під пряме впаювання силових проводів

Застосування

Вимикач акумуляторних збірок і електротранспорту, комутація двигунів, інверторів, обігрівачів, потужних LED, лебідок та іншої сильнострумової техніки постійного струму; заміна масивних механічних рубильників і контакторів.

Увага: для струмів понад кілька десятків ампер обов’язкові товсті короткі провідники, якісне паяння силових майданчиків і тепловідведення. Модуль не має гальванічної розв’язки; напруга сигналу не повинна перевищувати 18 В.
