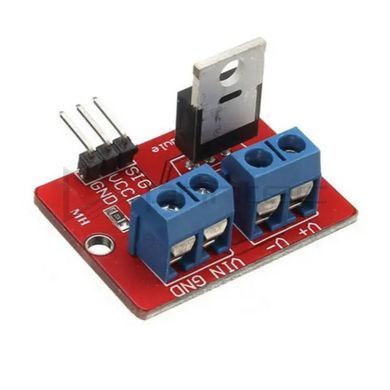

Модуль перемикача MOSFET IRF520, силовий ключ 5А, 0-24V, PWM
Транзисторний драйвер навантажень з гвинтовими клемниками для Arduino та Raspberry Pi
| Транзистор | IRF520 (N-канальний MOSFET, корпус TO-220) |
| Напруга навантаження | DC 0–24 В |
| Струм | до 5 А; понад 1 А — лише з радіатором |
| Керуючий сигнал | Логічний рівень 3.3 / 5 В (пін SIG) |
| ШІМ-керування | Так, регулювання потужності |
| Підключення | Гвинтові клемники VIN/GND та V+/V-, піни SIG/VCC/GND |
| Сумісність | Arduino, ARM, Raspberry Pi |
Якщо ви шукаєте недорогий MOSFET драйвер для Arduino, модуль на IRF520 — класика навчальних наборів: живлення навантаження заводиться на клемник VIN/GND, споживач — на V+/V-, а керування — один логічний сигнал на пін SIG. Підтримується ШІМ, тож окрім увімкнення/вимкнення модуль плавно регулює оберти двигуна чи яскравість стрічки. Кріпильний отвір TO-220 транзистора дозволяє прикрутити радіатор безпосередньо до корпусу.
Особливості
- Гвинтові клемники силових кіл — збирання схеми без паяння
- ШІМ-вхід для плавного регулювання швидкості та яскравості
- Транзистор у корпусі TO-220 з отвором під радіатор
- Безшумна комутація без зношування контактів, на відміну від реле
- Компактна плата з монтажним отвором
Застосування
Керування DC-двигунами, міні-помпами, вентиляторами, LED-стрічками 12/24 В, електромагнітними клапанами та нагрівачами в проєктах на Arduino, Raspberry Pi та інших платформах.
Увага: понад 1 А обов’язковий радіатор. Найкращі результати — з керуючим сигналом 5 В: при 3.3 В транзистор відкривається не повністю, тож для потужних навантажень з Raspberry Pi чи ESP32 обирайте помірні струми або ключі з нашої оптоізольованої серії. Гальванічної розв’язки модуль не має.
