Модуль перемикача MOSFET SM4364A — силовий ключ 50 А, електронне реле постійного струму з керуванням ШІМ (PWM)

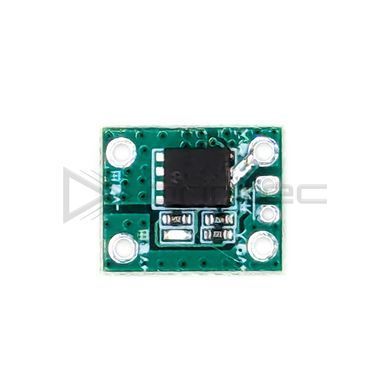

Компактна плата на N-канальному транзисторі Sinopower SM4364A (SM4364NAKP)

Транзисторний ключ для бортових мереж 12 В і 24 В та іншої низьковольтної автоматики. Працює як твердотільне реле постійного струму: слабкий сигнал на контактах Switch — від кнопки, тумблера, геркона чи виводу мікроконтролера — комутує навантаження до 50 А. Через ШІМ-сигнал модуль плавно регулює оберти вентилятора чи яскравість освітлення.

Переваги

На відміну від електромагнітного реле тут немає контактів, що іскрять і зношуються, немає клацання та струму котушки — лише транзистор з опором каналу близько 4.7 мОм, який майже не гріється під навантаженням. Кристал проходить 100% UIS-тестування на стійкість до лавинного пробою, тому ключ витримує кидки струму при комутації індуктивних навантажень. Час перемикання — десятки наносекунд.

Застосування

• комутація кіл 12 В / 24 В в автомобілі, мото- та електротранспорті
• вентилятори охолодження, помпи, електроклапани
• освітлення: LED-стрічки, фари, прожектори
• розумний дім, сигналізації та проєкти на Arduino, ESP32, STM32

Підключення

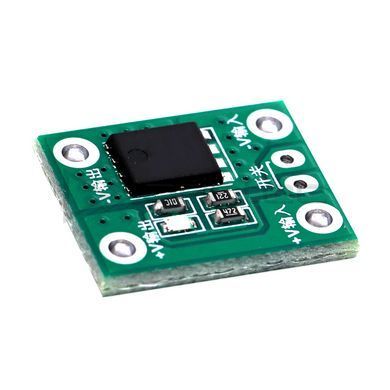

Живлення подається на клеми «+V вхід» і «-V вхід», навантаження — на «+V вихід» і «-V вихід». Ключ розриває мінусову лінію, тож мінус навантаження не можна з’єднувати з джерелом напряму — тільки через модуль. Стан контактів Switch вмикає та вимикає вихід, поточний режим показує світлодіод. Для роботи з мікроконтролером земля контролера об’єднується з клемою «-V вхід». На струмах понад 20 А тривало — пролудіть силові доріжки та забезпечте обдув плати.
