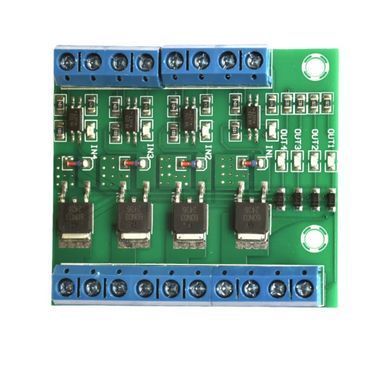

Модуль перемикача MOSFET 4-канальний з оптоізоляцією, 10А на канал, 3.7-27V, PWM
Чотириканальний транзисторний ключ з гальванічною розв’язкою та клемниками — заміна блоку реле
| Модель | MOS-4, чотири незалежні канали |
| Напруга навантаження | DC 3.7–27 В |
| Струм | до 10 А на канал |
| Керуючий сигнал | ШІМ або рівень 4–20 В на входи PWM1–PWM4 |
| Частота ШІМ | 0–200 Гц |
| Гальванічна розв’язка | Оптопари на кожному каналі, повна ізоляція |
| Індикація | Світлодіоди входу та виходу кожного каналу |
| Підключення | Гвинтові клемники всіх кіл |
Якщо ви шукаєте багатоканальний MOSFET модуль замість блоку реле, MOS-4 комутує чотири незалежні навантаження постійного струму до 10 А кожне — безшумно, миттєво та без зношування контактів. Кожен канал повністю гальванічно розв’язаний оптопарою: завади від двигунів і клапанів не потраплять у контролер, а сигнальні входи PWM1–PWM4 приймають рівень або ШІМ 4–20 В — це дозволяє керувати модулем напряму від виходів ПЛК чи 5-вольтових плат. Уся комутація на гвинтових клемниках, світлодіоди показують стан входу та виходу кожного каналу.
Особливості
- Чотири канали в одному корпусі — компактніше й дешевше за чотири окремі ключі
- Повна оптоізоляція кожного каналу — висока завадостійкість
- ШІМ-керування яскравістю та обертами незалежно по каналах
- Гвинтові клемники всіх підключень — монтаж без паяння
- Індикаторні світлодіоди спрощують налагодження схеми
Застосування
Керування чотирма LED-стрічками 12/24 В, двигунами, помпами, вентиляторами чи електромагнітними клапанами від ПЛК і мікроконтролерів: системи поливу, розумний дім, підсвітка, стенди автоматики.
Увага: керуючий сигнал — 4–20 В, логіка 3.3 В (ESP32, Raspberry Pi) напряму модуль не вмикає. Частота ШІМ обмежена 200 Гц. Гучні струми потребують провідників відповідного перерізу.
