Модуль перемикача MOSFET HYG012N03 — силовий ключ 100 А з керуванням логічним сигналом / ШІМ (PWM)

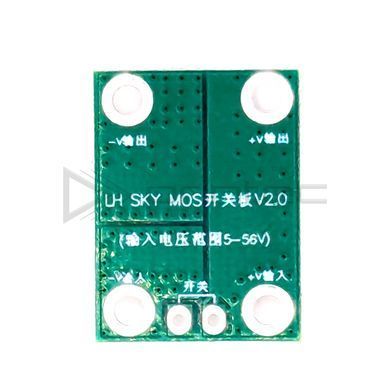

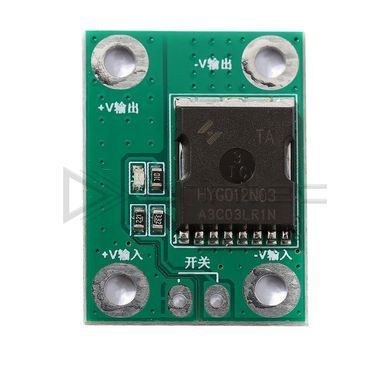

Плата LH SKY MOS V2.0 на N-канальному транзисторі Huayi HYG012N03

Мініатюрний силовий ключ для комутації навантажень постійного струму. Модуль вмикає та вимикає потужне навантаження за слабким керуючим сигналом: замикання контактів Switch кнопкою, тумблером, герконом або логічним рівнем з мікроконтролера (Arduino, ESP32, STM32). Підтримує ШІМ-регулювання яскравості чи потужності на низьких частотах.

Переваги

Наднизький опір відкритого каналу (близько 1.2 мОм) забезпечує мінімальний нагрів і високий ККД — модуль замінює механічне реле там, де потрібні компактність, безшумність і ресурс без обмежень на кількість спрацювань. Вбудований світлодіод показує стан виходу. Потужні луджені контактні площадки розраховані на пайку товстих дротів.

Застосування

• керування двигунами постійного струму, помпами, вентиляторами;
• LED-стрічки та потужні світлодіодні модулі;
• нагрівальні елементи;
• електронний вимикач в акумуляторних збірках 1S–6S Li-ion, RC-моделях, робототехніці та DIY-проєктах.

Підключення

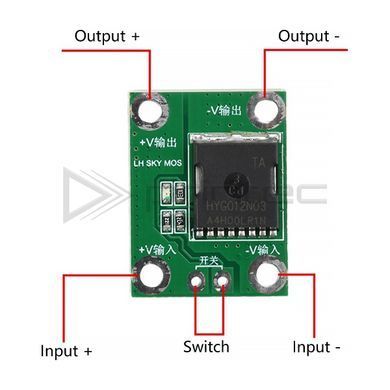

Джерело живлення підключається до клем «+V вхід» і «-V вхід», навантаження — до клем «+V вихід» і «-V вихід». Модуль комутує мінусову лінію, тому мінус навантаження має проходити тільки через модуль, без прямого з’єднання з джерелом. До контактів Switch припаюється кнопка, тумблер, геркон або підводиться сигнал з мікроконтролера — стан контактів вмикає та вимикає навантаження, а поточний стан виходу показує світлодіод на платі. При керуванні від Arduino, ESP32 чи STM32 земля мікроконтролера з’єднується з клемою «-V вхід» модуля.

Для тривалої роботи на струмах понад 40 А рекомендуємо додатково пролудити силові доріжки та забезпечити обдув або радіатор на транзистор.
