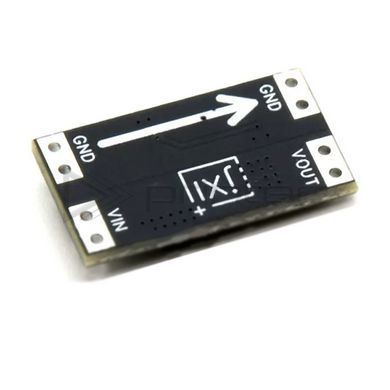

Модуль кнопочного выключателя питания XL-10AL, 10А, 3.5-5.4V, с фиксацией, бистабильный
Электронный выключатель с фиксацией: одно нажатие включает питание, следующее — выключает
| Модель | XL-10AL (низкопотребляющая версия) |
| Рабочее напряжение | DC 3.5–5.4 В |
| Ток нагрузки | до 10 А |
| Потребление в выключенном состоянии | около 300 нА |
| Падение напряжения | около 130 мВ при 5 В / 10 А |

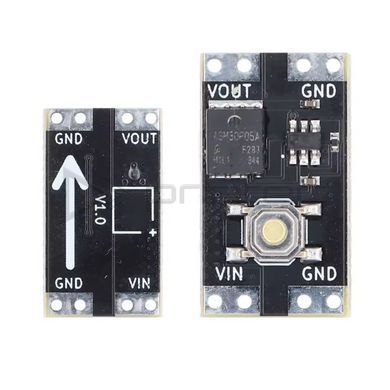

| Управление | Тактовая кнопка на плате + площадки для выносной кнопки |
| Подключение | Контактные площадки VIN/GND и VOUT/GND |
| Размеры платы | 23×13 мм |
Если вы ищете кнопочный выключатель питания для аккумуляторного устройства, XL-10AL заменяет механический тумблер с фиксацией: лёгкая тактовая кнопка переключает состояние, а электронный ключ коммутирует до 10 А. Главная ценность — мизерное потребление в выключенном состоянии, около 300 нА: Li-ion аккумулятор в выключенном устройстве не будет разряжаться годами. Вместо кнопки на плате можно подпаять любую выносную тактовую кнопку и вывести её на корпус устройства.
Особенности
- Бистабильная логика: нажал — включил, нажал — выключил, состояние сохраняется
- Потребление ~300 нА в выключенном состоянии — идеально для батарейных устройств
- Коммутация до 10 А без реле и механических контактов
- Малое падение напряжения — около 130 мВ даже на полном токе
- Поддержка выносной кнопки любого типа
Применение
Выключатель питания самодельных гаджетов на Li-ion, портативных колонок, фонарей, игрушек, устройств на Arduino и ESP32; замена слабых механических переключателей в сильноточных 5-вольтовых схемах.
Примечание: версия XL-10AL рассчитана на 3.5–5.4 В; для напряжений до 26 В существует версия XL-10AH. Провода подпаиваются непосредственно к контактным площадкам платы.
