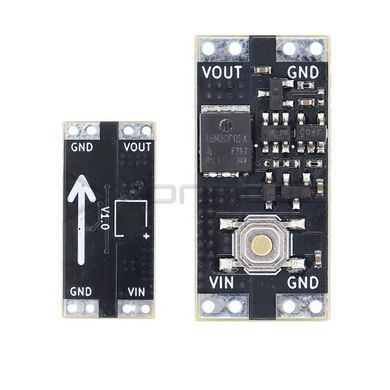

Модуль кнопкового вимикача живлення XL-10AH, 10А, 4.5-26V, з фіксацією, бістабільний
Електронний вимикач з фіксацією: одне натискання вмикає живлення, наступне — вимикає
| Модель | XL-10AH (широкий діапазон напруг) |
| Робоча напруга | DC 4.5–26 В |
| Струм навантаження | до 10 А |
| Споживання у вимкненому стані | близько 1.3 мкА |
| Падіння напруги | близько 120 мВ при 12 В / 10 А |
| Керування | Тактова кнопка на платі + майданчики для виносної кнопки |
| Підключення | Контактні майданчики VIN/GND та VOUT/GND |
| Розміри плати | 23×13 мм |
Якщо ви шукаєте кнопковий вимикач живлення для акумуляторного пристрою, XL-10AH замінює механічний тумблер з фіксацією: легка тактова кнопка перемикає стан, а електронний ключ комутує до 10 А. Головна цінність — широкий діапазон 4.5–26 В при споживанні лише 1.3 мкА у вимкненому стані: модуль однаково добре працює з Li-ion збірками 2S–6S, бортмережею 12 В та блоками живлення 24 В. Замість кнопки на платі можна підпаяти будь-яку виносну тактову кнопку та вивести її на корпус пристрою.
Особливості
- Бістабільна логіка: натиснув — увімкнув, натиснув — вимкнув, стан зберігається
- Широкий діапазон 4.5–26 В — акумулятори 2S–6S, мережі 12 і 24 В
- Комутація до 10 А без реле та механічних контактів
- Мале падіння напруги — близько 120 мВ навіть на повному струмі
- Підтримка виносної кнопки будь-якого типу
Застосування
Вимикач живлення пристроїв 12/24 В, LED-стрічок, збірок Li-ion 2S–6S, автоаксесуарів, ліхтарів і електроінструменту; заміна слабких механічних перемикачів у сильнострумових схемах.
Примітка: версія XL-10AH розрахована на 4.5–26 В; для 5-вольтових схем з мінімальним споживанням існує версія XL-10AL. Дроти підпаюються безпосередньо до контактних майданчиків плати.
