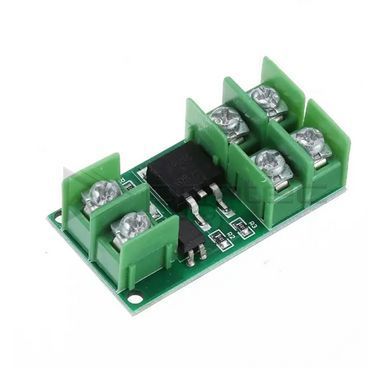

Модуль перемикача MOSFET F5305S з оптоізоляцією, силовий ключ 20А, 5-36V, PWM, HW-548
Транзисторний ключ з гальванічною розв’язкою та гвинтовими клемниками — заміна реле без паяння
| Транзистор | F5305S (потужний MOSFET) |
| Напруга навантаження | DC 5–36 В |
| Струм | до 5 А без радіатора; 5–20 А з радіатором |
| Керуючий сигнал | 3–24 В, близько 5 мА, високий/низький рівень |
| Гальванічна розв’язка | Оптопара, повна ізоляція входу від виходу |
| ШІМ-керування | Так, регулювання потужності |
| Підключення | Гвинтові клемники, плата HW-548 |
Якщо ви шукаєте модуль MOSFET із клемниками, який замінить електромагнітне реле, цей ключ на F5305S збирається у схему за хвилину без паяльника: сигнальні та силові проводи затискаються гвинтами. Широкий діапазон керуючого сигналу 3–24 В при струмі близько 5 мА дозволяє вмикати модуль від Arduino, ESP32, виходів ПЛК або окремого джерела, а оптопара повністю ізолює сигнальне коло від силового — завади від двигуна не потраплять у контролер. Підтримується ШІМ для плавного регулювання обертів чи яскравості.
Особливості
- Гвинтові клемники з обох боків — монтаж без паяння, зручно в щитку чи корпусі
- Повна гальванічна розв’язка входу та виходу через оптопару
- Керування 3–24 В — сумісно з логікою 3.3/5 В, ПЛК і колами 12/24 В
- ШІМ-вхід для регулювання швидкості двигунів та яскравості світла
- Безшумна миттєва комутація без зношування контактів, на відміну від реле
Застосування
Керування DC-двигунами, помпами, вентиляторами, електромагнітними клапанами, лампами та LED-стрічками 12/24 В у системах автоматики, розумному домі, акваріумних і поливних контролерах.
Увага: понад 5 А транзистору потрібен радіатор; абсолютний максимум — 20 А. Дотримуйтесь полярності підключення силового кола.
