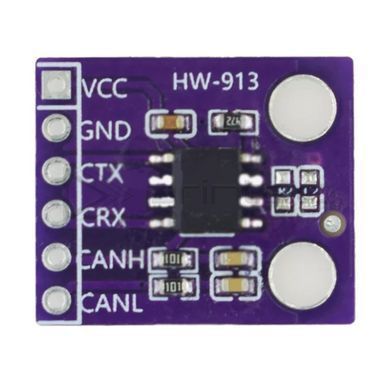

Модуль CAN трансивера MCP2551, 1 Мбіт/с, ISO 11898 (HW-913)
Приймач-передавач шини CAN для підключення мікроконтролера до автомобільних та промислових мереж
| Мікросхема | MCP2551 (Microchip) |
| Стандарт | ISO 11898, високошвидкісний CAN |
| Швидкість | до 1 Мбіт/с |
| Напруга живлення | DC 4.5–5.5 В |
| Сумісність шини | Системи CAN 12 В та 24 В |
| Робоча температура | -40…+85 °C |

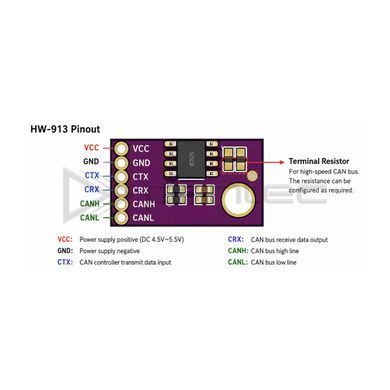

| Виводи | VCC, GND, CTX, CRX, CANH, CANL |

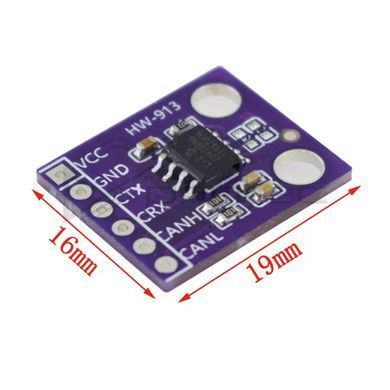

| Розміри плати | 19×16 мм, отвори Ø3.5 мм |
Якщо ви шукаєте CAN модуль для Arduino, ESP32 чи STM32, трансивер MCP2551 — це надійний міст між CAN-контролером мікроконтролера та фізичною шиною. Він перетворює логічні сигнали TX/RX на диференціальну пару CANH/CANL за стандартом ISO 11898, що забезпечує високу завадостійкість на довгих лініях — саме тому шина CAN є стандартом в автомобільній електроніці та промисловій автоматизації. На платі передбачені контакти для термінального резистора, який вмикається на кінцевих вузлах шини.
Особливості
- Фізичний рівень шини за стандартом ISO 11898, швидкість до 1
- Оригінальний протокол фізичного рівня за ISO 11898, швидкість до 1 Мбіт/с
- nbsp;Мбіт/с
- Працює в бортових мережах 12 В та 24 В — легкові авто, вантажівки, спецтехніка
- Промисловий температурний діапазон -40…+85 °C
- Місце під термінальний резистор для кінцевих вузлів шини
- Компактна плата з монтажними отворами Ø3.5 мм
Застосування
Читання даних з OBD-II та CAN-шини автомобіля, промислові мережі, розумний дім, зв’язок між кількома мікроконтролерами на відстані. Типова зв’язка: ESP32 або STM32 з вбудованим CAN-контролером + цей трансивер.
Увага: MCP2551 — це трансивер фізичного рівня, а не CAN-контролер. Для плат без вбудованого CAN (Arduino UNO/Nano) потрібен окремий контролер, наприклад модуль на MCP2515.
