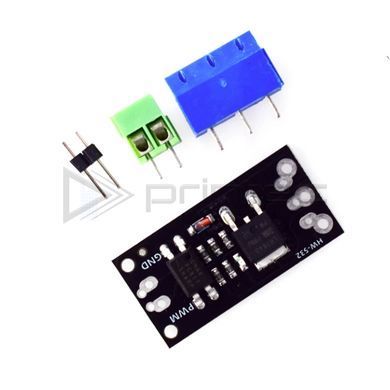

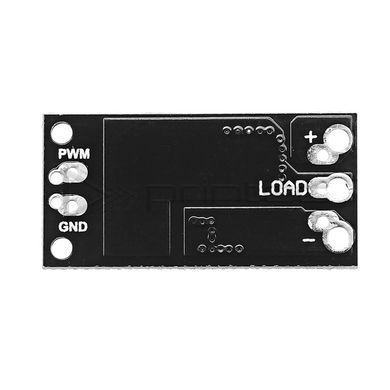

Модуль MOSFET ключа FR120N з оптоізоляцією, DC 5–100 В — заміна реле
Транзисторний силовий ключ з гальванічною розв’язкою для Arduino та мікроконтролерів
| Транзистор | FR120N (N-канальний MOSFET) |
| Напруга навантаження | DC 5–100 В |
| Максимальний струм | 9.4 А (піковий) |
| Керуючий сигнал | 3.3 В або 5 В, високий рівень — увімкнено |
| Гальванічна розв’язка | Оптопара PC817 |
| ШІМ-керування | Так, регулювання потужності |
| Розміри плати | 32×16 мм |
Якщо ви шукаєте модуль MOSFET для Arduino, який замінить електромагнітне реле, цей транзисторний ключ на FR120N — вдалий вибір. Він комутує навантаження з живленням від 5 до 100 В постійного струму, а на відміну від реле робить це безшумно, миттєво та без зношування контактів. Головна перевага модуля — вбудована лінійна оптопара PC817: сигнальна частина повністю ізольована від силової, тож завади від двигуна чи індуктивного навантаження не потраплять у мікроконтролер.
Особливості
- Керування логічним сигналом 3.3/5 В: високий рівень — увімкнено, низький — вимкнено
- Підтримка ШІМ — плавне регулювання обертів двигуна або яскравості
- Лінійна оптопара PC817 передає і ШІМ, і аналоговий сигнал без спотворень
- Повна гальванічна розв’язка логіки та силового кола — висока завадостійкість
- Компактна плата легко розміщується в корпусі готового пристрою
Застосування
Силовий ключ підходить для керування DC-двигунами, помпами, вентиляторами, електромагнітними клапанами, нагрівальними елементами та світлодіодними стрічками. Працює з Arduino, ESP32, Raspberry Pi та будь-якими мікроконтролерами з логікою 3.3 або 5 В.
Увага: дотримуйтесь полярності підключення — переполюсування виводить модуль з ладу. Тривалий робочий струм обирайте з запасом відносно пікового.
