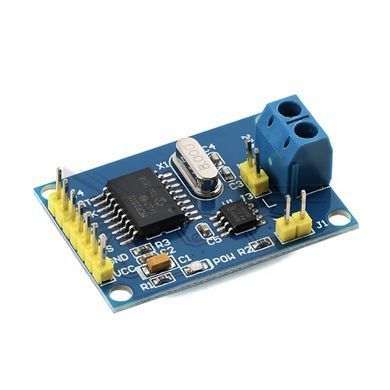

Модуль CAN MCP2515 з трансивером TJA1050, SPI, для Arduino та STM32
MCP2515 CAN Bus Module — це універсальне рішення для реалізації промислового протоколу зв'язку CAN у ваших проєктах на базі мікроконтролерів. Завдяки використанню CAN-контролера MCP2515 та високошвидкісного трансивера TJA1050, модуль забезпечує стабільний обмін даними між пристроями на великих відстанях у середовищі з високим рівнем електромагнітних завад.

Технічні характеристики:

• Контролер: MCP2515 з підтримкою CAN V2.0B
• Трансивер: TJA1050 (високошвидкісний CAN)
• Інтерфейс підключення: SPI (Serial Peripheral Interface)
• Кварцовий резонатор: 8 МГц (типове значення)
• Живлення: 5В
• Термінування шини: резистор 120 Ом (може вмикатись перемичкою залежно від версії плати)

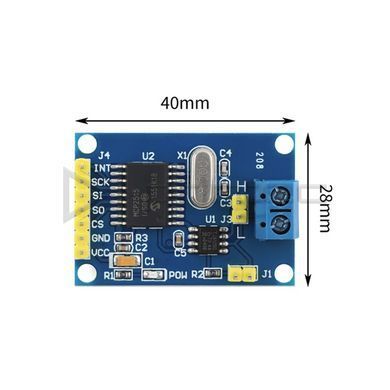

• Габарити: приблизно 40 × 28 мм.

Призначення контактів (Pinout):

• VCC — живлення 5В
• GND — загальний провід (земля)
• CS — вибір пристрою SPI (Chip Select)
• SO — вихід даних SPI (MISO)
• SI — вхід даних SPI (MOSI)
• SCK — тактовий сигнал SPI
• INT — вихід переривання для обробки повідомлень CAN

Особливості та переваги:

• Апаратна фільтрація: MCP2515 має два маски та шість фільтрів прийому, що дозволяє відсікати зайві повідомлення та зменшувати навантаження на мікроконтролер
• Універсальність: сумісний з Arduino, STM32, ESP32 та іншими мікроконтролерами зі SPI
• Готовність до роботи: наявність клемника або пін-хедера забезпечує зручне підключення CANH та CANL
• Надійність: компоненти промислового класу забезпечують стабільну роботу в складних умовах експлуатації

Сфери застосування:

• Міжконтролерний обмін даними по CAN-шині
• Промислова автоматизація та IoT-системи
• Автомобільна діагностика (OBD-II)
• Навчальні та прототипні проєкти
