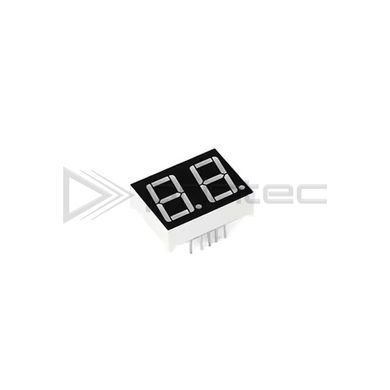

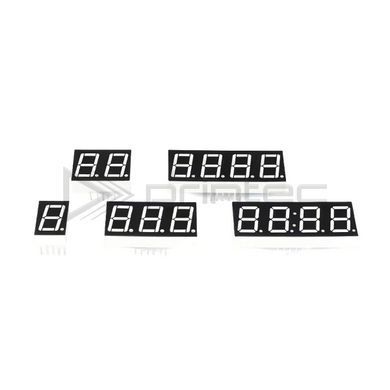

LED-сегментний дисплей 2-розрядний 0.56" 5621BS-1 червоний, спільний анод
Два знакомісця для схем, де вмикання сегмента означає притягування лінії до землі: анодне виконання компактного двійника.
| Тип | Семисегментний LED-індикатор |
| Розрядність | 2 цифри з десятковими крапками dp |
| Висота цифри | 0.56" (≈14.2 мм) |
| Колір свічення | Червоний |
| Схема з'єднання | Спільний анод (серія BS) |
| Габарити корпусу | 25×19×8 мм |
| Крок виводів | 2.54 мм |
| Індикація | Динамічна або статична |
Спільні аноди розрядів заводяться на плюс живлення, а сегмент спалахує, коли керуючий вихід притягує його катод до землі. Саме так поводяться виходи більшості дешифраторів і драйверних мікросхем, а також класичні ключі, зібрані на біполярних транзисторах структури n-p-n у нижньому плечі. Два розряди — це діапазон 0–99, який покриває більшість побутових саморобок: показати відсоток, номер, кількість або десятки з одиницями достатньо саме двох цифр, а місця на панелі така вставка займає вдвічі менше за чотирирозрядне табло.
Особливості:
- Струмообмежувальний резистор потрібен кожній сегментній лінії; номінал рахуйте від напруги схеми та бажаної яскравості
- Стандартна сітка виводів 2.54 мм — корпус стає в макетну плату або в панель без перехідників
- Компактний габарит 25×19 мм — заходить у вузькі фронтальні прорізи
- Без внутрішньої логіки: поведінка цілком визначається вашою схемою
Застосування: покажчики каналу й режиму, лічильники до 99, індикація гучності та швидкості, панелі саморобних контролерів, навчальні макети з дешифраторами.
Для схем з прямою логікою і ключами до мінуса підійде версія зі спільним катодом 5621AS-1.
