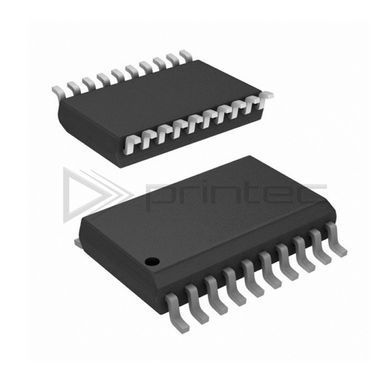

TM1620 SOIC-20 — контролер LED-дисплею 6×8 / 7×7
Драйвер світлодіодних сегментних індикаторів від Titan Micro Electronics
| Виробник | Titan Micro Electronics |
| Серія | TM1620 |
| Тип | LED-драйвер / контролер сегментних індикаторів |
| Конфігурація | 6 grid × 8 seg / 7 grid × 7 seg |
| Корпус | SOP-20 |
| VDD | 3…5.5 В |
| Макс. струм сегмента | 25 мА |
| Макс. струм grid | 200 мА |
| Регулювання яскравості | 8 рівнів (1/16…14/16) |
| Інтерфейс | 3-провідний послідовний (DIN, CLK, STB) |
| Спосіб адресації | Автоінкремент або фіксована адреса |
| Джерело тактування | Вбудований RC-генератор |
| Розсіювана потужність | 400 мВт |
| Робоча температура | −40…+85 °C |
TM1620 від Titan Micro Electronics — це спеціалізований контролер для динамічного керування світлодіодними сегментними індикаторами. Підтримує дві конфігурації: 6 розрядів × 8 сегментів або 7 розрядів × 7 сегментів, що робить її універсальним рішенням для різних типів LED-дисплеїв. Керування відбувається через простий 3-провідний послідовний інтерфейс DIN/CLK/STB з підтримкою як режиму автоінкременту адреси, так і фіксованої адресації. Внутрішній RC-генератор забезпечує високу частоту динамічного сканування, що виключає мерехтіння індикаторів. Яскравість програмно регулюється в 8 рівнях (1/16…14/16 duty cycle), а мікросхема є прямим аналогом TM1640 з іншою кількістю керованих ліній.
Області застосування
- Индикація побутової техніки (мікрохвильові печі, перальні машини, кондиціонери)
- Автомобільні прилади та панелі
- Електронні ваги, лічильники, вимірювальні прилади
- Годинники та таймери з LED-індикацією
- Промислове обладнання з панелями оператора
Особливості
- Дві конфігурації дисплею: 6×8 або 7×7
- 8 рівнів програмного регулювання яскравості
- Простий 3-провідний інтерфейс для зв’язку з MCU
- Підтримка режимів автоінкременту та фіксованої адреси
- Вбудований RC-генератор — не потребує зовнішніх компонентів
- Пряме керування сегментними індикаторами без зовнішніх діодів
- Розвантаження MCU від постійної регенерації
