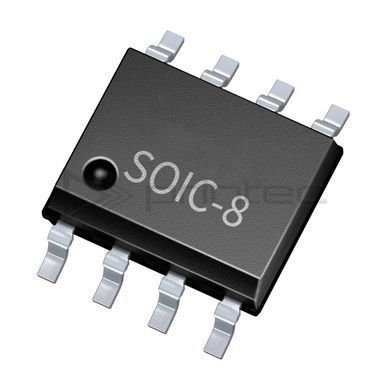

TJA1042T — високошвидкісний CAN-трансивер зі Standby і виводом SPLIT, SO8
Високошвидкісний CAN-трансивер третього покоління NXP з режимом Standby, пробудженням по шині і виходом стабілізації SPLIT
| Виробник | NXP Semiconductors |
| Стандарт | ISO 11898-2:2003, ISO 11898-5:2007 |
| Максимальна швидкість передачі | до 1 Мбіт/с; до 2 Мбіт/с у фазі CAN FD (Fast Phase) |
| Напруга живлення VCC | 4,5–5,5 В |
| Струм споживання в Standby | до 15 мкА (типове 10 мкА) |
| Струм споживання в активному режимі | 5 мА (Recessive); 45 мА (Dominant), типове |
| Вивід SPLIT | 0,5×VCC у Normal mode — стабілізація рецесивного рівня на шині |
| Захист CANH/CANL (ESD) | ±8 кВ (IEC 61000-4-2 і HBM) |
| Захист шинних виводів | −58…+58 В (DC); −150…+100 В (ISO-7637) |
| Режими роботи | Normal, Standby (пробудження по активності на шині CAN) |
| Додатковий захист | TXD dominant time-out, bus dominant time-out (Standby), детектор зниженої напруги VCC, теплове відключення |
| Робоча температура | −40…+125 °C |
| Корпус | SO8 / SOIC-8 (3,9 мм) |
TJA1042T — високошвидкісний CAN-трансивер третього покоління NXP Semiconductors, сумісний зі стандартами ISO 11898-2 і ISO 11898-5. Підтримує швидкість до 1 Мбіт/с, а симетрія затримки петлі забезпечує надійний зв’язок до 2 Мбіт/с у швидкій фазі CAN FD. Випускається в корпусі SO8 з виводом SPLIT для стабілізації рецесивного рівня на шині.
Режим Standby відключає передавач і основний приймач — активний лише низькоспоживаючий приймач для моніторингу шини. При виявленні активності RXD формує сигнал пробудження. Bus dominant time-out запобігає хибним пробудженням при застряглому домінантному стані. При відключеному живленні CANH і CANL не навантажують мережу.
Вихід SPLIT (0,5×VCC) разом зі split-термінацією знижує EME в мережах з DC-витоком на землю. TJA1042T відповідає AEC-Q100 і призначений для вузлів HS-CAN в 12 В і 24 В системах.
