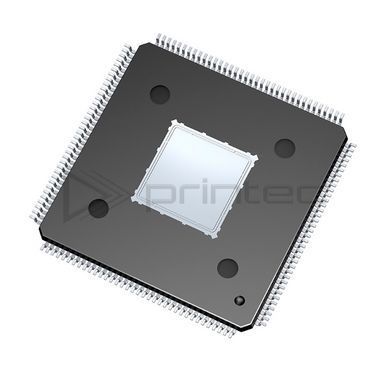

STM32F103ZET6 — 32-бітний мікроконтролер Arm Cortex-M3, 512 КБ Flash, LQFP-144
High-density МКУ серії STM32F103, 144-вивідний корпус, FSMC
| Виробник | STMicroelectronics |
| Ядро | Arm® Cortex®-M3, 32-біт, 1,25 DMIPS/МГц |
| Максимальна частота | 72 МГц (0 тактів очікування Flash) |
| Напруга живлення | 2,0–3,6 В |
| Flash-пам’ять | 512 КБ |
| SRAM | 64 КБ |
| GPIO | 112 ліній (майже всі 5 В-толерантні, EXTI на 16 векторів) |
| АЦП | 3 × 12-біт, 21 канал, 1 мкс, датчик температури |
| ЦАП | 2 × 12-біт, 2 канали |
| Таймери / ШІМ | 4 × 16-біт GPTM, 2 × розширених PWM (dead-time), 2 базових; SysTick; 2 сторожових |
| Інтерфейси | 5 USART, 3 SPI / 2 I²S (18 Мбіт/с), 2 I²C, USB 2.0 FS, CAN 2.0B, SDIO |
| DMA | 12 каналів |
| Зовнішня пам’ять | FSMC: SRAM, PSRAM, NOR/NAND Flash, Compact Flash; РК-інтерфейс |
| Режими енергозбереження | Sleep, Stop, Standby |
| Налагодження | SWD, JTAG, Cortex-M3 ETM |
| Робоча температура | −40…+85 °C |
| Корпус | LQFP-144 (20 × 20 мм, крок 0,5 мм) |
STM32F103ZET6 — 32-бітний мікроконтролер високої щільності серії STM32F103 від STMicroelectronics на ядрі Arm® Cortex®-M3, 72 МГц, 1,25 DMIPS/МГц. Містить 512 КБ Flash (0 тактів очікування) та 64 КБ SRAM. Корпус LQFP-144 надає 112 GPIO — максимум у лінійці STM32F103.
Периферійний набір включає три 12-бітних АЦП (21 канал), два ЦАП, 12-канальний DMA, п’ять USART, три SPI/I²S, два I²C, USB 2.0 FS, CAN 2.0B і SDIO. Розширені таймери формують 3-фазний ШІМ із мертвим часом. FSMC забезпечує підключення SRAM, NOR/NAND Flash і РК-дисплеїв.
STM32F103ZET6 застосовується у промислових контролерах, системах керування двигунами, медичних приладах, системах збору даних, HMI-панелях із зовнішнім дисплеєм і вбудованих пристроях, де потрібна максимальна периферія у лінійці Cortex-M3.
