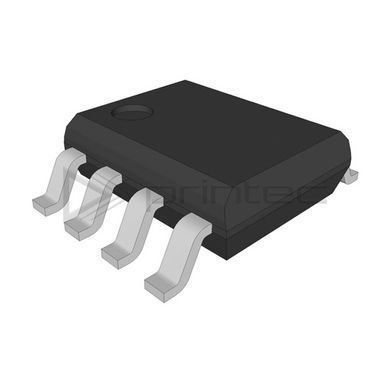

SP485E — напівдуплексний трансивер RS-485/RS-422, 10 Мбіт/с, 5 В, SOIC-8
Покращений BiCMOS-трансивер із підвищеним ESD-захистом ±15 кВ та широким діапазоном спільного режиму
| Виробник | MaxLinear (Exar / Sipex) |
| Протоколи | RS-485, RS-422 (напівдуплекс) |
| Максимальна швидкість передачі | 10 Мбіт/с |
| Напруга живлення | 4,75–5,25 В |
| Діапазон спільного режиму | −7…+12 В |
| Диференційний поріг приймача | ±200 мВ |
| Гістерезис приймача | 20 мВ |
| Вхідний опір приймача | 12–15 кОм |
| ESD-захист на лініях A/B | ±15 кВ HBM; ±15 кВ IEC 61000-4-2 Air; ±8 кВ Contact |
| Failsafe приймача | Вихід HIGH при розімкнутих входах |
| Струм споживання | 600–900 мкА (без навантаження) |
| Затримка поширення драйвера | 30–60 нс (tPLH / tPHL) |
| Затримка поширення приймача | 20–100 нс (tPLH / tPHL) |
| Робоча температура | −40…+85 °C (Industrial) |

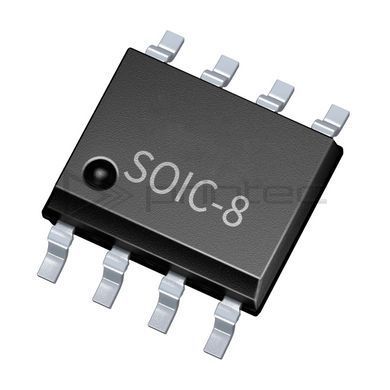

| Корпус | SOIC-8 (NSOIC) |
SP485E — напівдуплексний трансивер RS-485/RS-422 від MaxLinear на технології BiCMOS із живленням 5 В. Підтримує швидкість до 10 Мбіт/с і діапазон спільного режиму −7…+12 В. Покращений ESD-захист до ±15 кВ (HBM та IEC 61000-4-2 Air Discharge) на диференційних виводах A і B.
Драйвер керується виводом DE (активний HIGH), приймач — виводом RE (активний LOW). Функція Failsafe гарантує HIGH на виході приймача при розімкнутих або обірваних лініях. Вхідний опір 12–15 кОм дозволяє підключити до 32 пристроїв на одну шину. Кабель до 1 200 м.
SP485E сумісний за виводами з MaxLinear SP485 та популярними галузевими стандартами. Застосовується в промисловій автоматизації, системах управління, SCADA, багатоточкових мережах передачі даних та вбудованих системах із RS-485.
