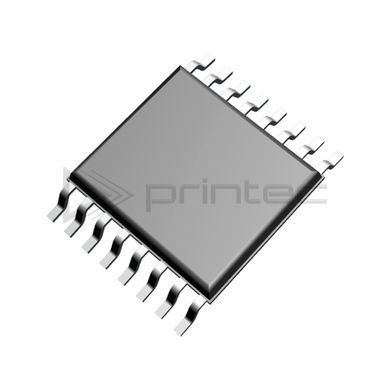

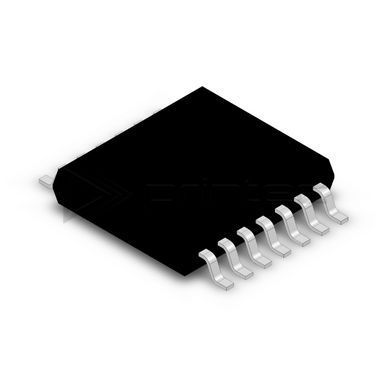

SP3232E — RS-232 трансивер 3,0–5,5 В, 2TX/2RX, вбудована зарядова помпа, TSSOP-16
Повнофункціональний RS-232/EIA-232-F трансивер MaxLinear з живленням 3,0–5,5 В, вбудованою зарядовою помпою ±5,5 В і посиленим захистом ESD ±15 кВ HBM
| Виробник | MaxLinear (раніше Exar / Sipex) |
| Стандарт | EIA/TIA-232-F, ITU-T V.28/V.24; 2 драйвери + 2 приймачі |
| Напруга живлення | 3,0–5,5 В (єдине живлення); сумісність з RS-232 від 2,7 В |
| Зарядова помпа | Вбудована; генерує ±5,5 В з VCC; 4 конденсатори 0,1 мкФ @ VCC = 3,3 В |
| Вихідна напруга драйвера | ±5,0 В мін. @ RL = 3 кОм; ±5,4 В без навантаження |
| Швидкість передачі | 120 кбіт/с (гарантована при повному навантаженні); 235 кбіт/с (типова) |
| Діапазон входу приймача | −15…+15 В; пороги ±0,6–1,5 В @ 3,3 В; гістерезис 300 мВ |
| Вхідний опір приймача | 3–7 кОм; внутрішній підтягуючий резистор 5 кОм до GND |
| Швидкість наростання | ≤30 В/мкс (обмежена внутрішньо по EIA-232) |
| Захист від ESD | ±15 кВ HBM; ±15 кВ IEC61000-4-2 Air; ±8 кВ IEC61000-4-2 Contact |
| Струм споживання | 0,3–1,0 мА без навантаження (VCC = 3,3 В) |
| Робоча температура | −40…+85 °C (версія EEY) |
| Корпус | TSSOP-16 |
SP3232EEY — RS-232/EIA-232-F трансивер MaxLinear з 2 драйверами і 2 приймачами в компактному TSSOP-16. Вбудована зарядова помпа формує ±5,5 В з єдиного живлення 3,0–5,5 В — зовнішніх джерел ±12 В не потрібно. Допускає підключення логіки 5 В до входів DIN при живленні 3,3 В. Для роботи достатньо 4 конденсаторів по 0,1 мкФ.
Посилений ESD-захист ±15 кВ (HBM і IEC Air) забезпечує надійність на зовнішніх RS-232 роз’ємах. Приймачі з гістерезисом 300 мВ стійкі до шумів; внутрішній резистор 5 кОм забезпечує HIGH при розімкненому вході. Швидкість наростання обмежена 30 В/мкс згідно EIA-232.
SP3232EEY-L/TR застосовується в системах 3,3 В для UART-інтерфейсів MCU, промислових RS-232 портів і вбудованих пристроїв. Версія SP3222E з тим самим корпусом додатково має Shutdown <1 мкА і керування EN.
