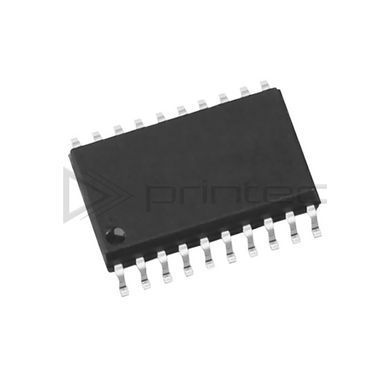

SN74HC245 — 8-бітний двонаправлений шинний трансивер з 3-станом виходів, SOIC-20
Високошвидкісний CMOS-трансивер Texas Instruments з неінвертуючими 3-стан виходами, керуванням напрямком DIR і дозволом виводу OE
| Виробник | Texas Instruments |
| Розрядність | 8 біт (канали A1–A8 ↔ B1–B8) |
| Напруга живлення | 2,0–6,0 В |
| Керування | DIR (напрямок: B→A або A→B); OE̅ (дозвіл, активний LOW) |
| Затримка поширення tpd | 21 нс максимум @ VCC = 4,5 В; 18 нс @ VCC = 6,0 В (типове 12 нс) |
| Час вмикання/вимикання 3-стану | ten: 46 нс; tdis: 40 нс максимум @ VCC = 4,5 В |
| Вихідний струм | ±6 мА @ VCC = 4,5 В (до 15 навантажень LSTTL) |
| Вхідні рівні | CMOS: VIH = 0,7×VCC; VIL = 0,3×VCC |
| Захист від ESD | HBM ±3000 В; CDM ±1000 В (ANSI/ESDA/JEDEC JS-001/002) |
| Струм споживання ICC | 80 мкА максимум (статичний); CPD = 40 пФ |
| Робоча температура | −40…+85 °C (SN74); −55…+125 °C (SN54) |
| Відповідність стандартам | RoHS; JESD8C; лач-ап >100 мА (JESD78) |
| Корпус | SOIC-20 (SO, NS, ширина 5,3 мм) |
SN74HC245 — високошвидкісний CMOS 8-бітний двонаправлений шинний трансивер Texas Instruments з 3-станом виходів. Вивід DIR визначає напрямок передачі: LOW — B→A, HIGH — A→B. При HIGH на OE̅ всі виходи переходять у високоімпедансний стан. Уповільнені фронти знижують викид сигналу на шині. Вихідний струм ±6 мА дозволяє керувати до 15 навантаженнями LSTTL.
Діапазон живлення 2,0–6,0 В забезпечує роботу в системах 3,3 В і 5 В. Типова затримка 12 нс @ 4,5 В. ESD-захист за HBM ±3000 В. Для надійної ізоляції шин при вмиканні та вимиканні живлення рекомендується підключити OE̅ до VCC через підтягуючий резистор.
SN74HC245 застосовується в серверах, мережевих комутаторах, промислових контролерах і вбудованих системах для сполучення шин даних і узгодження рівнів 3,3 В / 5 В з резистивними дільниками.
