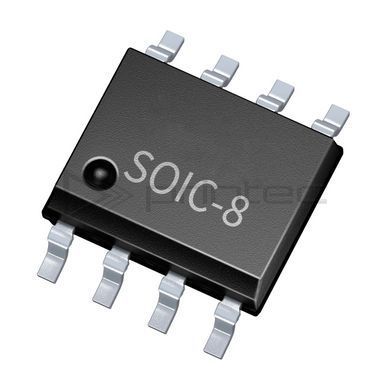

SN65HVD232 — базовий CAN-трансивер 3,3 В, ISO 11898-2, SOIC-8
Спрощений 3,3-вольтовий CAN-трансивер Texas Instruments лише у режимі високої швидкості, без функцій slope control і Standby
| Виробник | Texas Instruments |
| Стандарт | ISO 11898-2 (High-Speed CAN) |
| Максимальна швидкість передачі | до 1 Мбіт/с |
| Напруга живлення VCC | 3,0–3,6 В |
| Режим роботи | лише High-speed (pin 8 = NC; slope control і Standby відсутні) |
| Струм споживання в активному режимі | 10–17 мА (Dominant і Recessive) |
| Захист CANH/CANL (ESD) | ±16 кВ (HBM); ±1 кВ (CDM) |
| Напруга на шинних виводах | −4…+16 В (DC); ±25 В (перехідні імпульси) |
| Кількість вузлів на шині | до 120 (високий вхідний опір) |
| Сумісність | електрично сумісний із 5 В CAN-системами; pin-compatible з SN65HVD230/231 |
| Додатковий захист | Теплове відключення, failsafe при обриві шини, захист при гарячому підключенні |
| Робоча температура | −40…+85 °C |
| Корпус | SOIC-8 / SOP-8 |
SN65HVD232 — спрощений 3,3-вольтовий CAN-трансивер Texas Instruments, сумісний зі стандартом ISO 11898-2. На відміну від SN65HVD230/231, виводи 5 і 8 не підключені (NC): функції slope control, Vref і Standby/Sleep відсутні. Трансивер працює лише у режимі максимальної швидкості з необмеженою крутістю фронтів.
ESD-захист шинних виводів — ±16 кВ за моделлю HBM. Високий диференційний вхідний опір (40 кОм) забезпечує підключення до 120 вузлів на одному сегменті. При відсутності живлення і тепловому відключенні CANH і CANL переходять у високоімпедансний стан, не навантажуючи мережу. Failsafe-приймач утримує RXD HIGH при обриві шини.
SN65HVD232 pin-compatible з SN65HVD230 і SN65HVD231 та сумісний із 5 В CAN-вузлами. Призначений для промислової автоматизації і вбудованих систем, де не потрібне керування крутістю або режим зниженого споживання.
