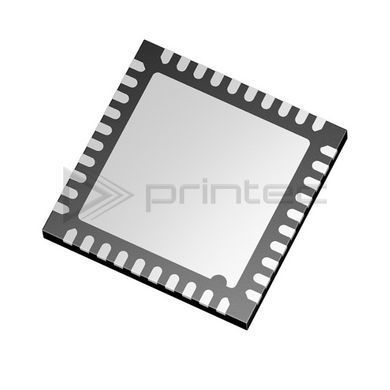

RTL8211F-CG — Ethernet PHY-трансивер 10/100/1000 Мбіт/с, RGMII, QFN-40
Гігабітний PHY із вбудованим регулятором напруги, EEE, WOL та Auto-MDI/MDIX
| Виробник | Realtek Semiconductor |
| Стандарти | IEEE 802.3 (10Base-T), 802.3u (100Base-TX), 802.3ab (1000Base-T) |
| Інтерфейс MAC–PHY | RGMII; напруга 3,3 / 2,5 / 1,8 / 1,5 В |
| Інтерфейс управління | MDIO / MDC (Clause 22 + MMD) |
| Фізичне середовище | CAT.5 UTP, до 120 м (1000Base-T) |
| Автоузгодження | IEEE 802.3 Auto-Negotiation; Auto-MDI/MDIX |
| Енергоефективність | IEEE 802.3az EEE; Green Ethernet (динамічне регулювання потужності) |
| Wake-on-LAN | Magic Packet і Wake-Up Frame; вивід PMEB (активний низький) |
| Вбудований регулятор напруги | Імпульсний 3,3 В → 1,0 В (RTL8211F); LDO у RTL8211FD |
| Тактовий генератор | Кварц 25 МГц або генератор; виводить 125 МГц для MAC |
| Індикація стану | 3 налаштовуваних LED (10 / 100 / 1000 Мбіт/с + активність) |
| Переривання | Вивід INTB/PMEB; зміна стану лінку, Auto-Negotiation, WOL |
| Робоча температура | 0…+70 °C (RTL8211F-CG); −40…+85 °C (RTL8211FI-CG) |
| Корпус | QFN-40 (5 × 5 мм), Green Package |
RTL8211F-CG — гігабітний PHY-трансивер Realtek для стандартів 10Base-T, 100Base-TX та 1000Base-T. Зв’язок з MAC — RGMII із напругою 3,3 / 2,5 / 1,8 / 1,5 В. Вбудований імпульсний регулятор перетворює 3,3 В у 1,0 В ядра. Технологічний процес 55 нм забезпечує надмале енергоспоживання.
Підтримує IEEE 802.3az EEE і Green Ethernet із динамічним регулюванням потужності за довжиною кабелю. Wake-on-LAN відстежує Magic Packet та Wake-Up Frame. Auto-MDI/MDIX усуває потребу в кросовер-кабелях. Три налаштовуваних LED, переривання INTB та апаратна конфігурація через CONFIG-піни.
Підходить для вбудованих систем, DTV, маршрутизаторів, ігрових консолей, принтерів та будь-яких пристроїв із Ethernet MAC, яким потрібне UTP-з’єднання.
