NE5532 — двоканальний малошумлячий операційний підсилювач, ±5–±15 В, DIP-8
Високоякісний подвійний ОП Texas Instruments з шумом 5 нВ/√Гц, смугою 12 МГц і великим вихідним струмом — промисловий стандарт для професійної аудіоапаратури
| Виробник | Texas Instruments (оригінал) |
| Кількість каналів | 2 (незалежних ОП в одному корпусі) |
| Напруга живлення | ±5–±15 В (двополярне) |
| Еквівалентний вхідний шум | 5 нВ/√Гц типове @ 1 кГц; 8 нВ/√Гц @ 30 Гц |
| Шум струму входу | 0,7 пА/√Гц типове @ 1 кГц; 2,7 пА/√Гц @ 30 Гц |
| Смуга пропускання (GBP) | 12 МГц типове (unity-gain bandwidth) |
| Швидкість наростання (Slew Rate) | 5 В/мкс типове |
| Підсилення по напрузі (Avd) | 50–100 В/мВ @ RL ≥ 2 кОм; мін. 15 В/мВ @ RL ≥ 600 Ом |
| CMRR | 100 дБ типове (мінімум 70 дБ) |
| Напруга зміщення (VIO) | 0,5 мВ типове; макс. 4 мВ @ 25 °C |
| Струм зміщення (IIB) | 200 нА типове; макс. 800 нА @ 25 °C |
| Струм споживання (ICC) | 6 мА типове на обидва канали без навантаження |
| Робоча температура | 0…+70 °C (NE5532); −40…+85 °C (SA5532) |

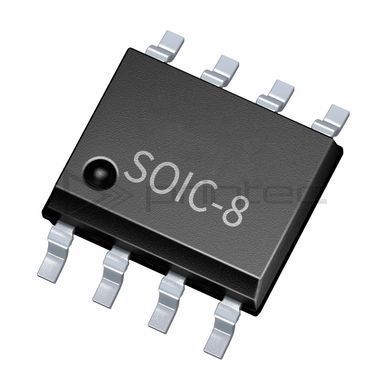

| Корпус | SOIC-8 (D, Narrow SO) |
NE5532 — двоканальний малошумлячий операційний підсилювач Texas Instruments, промисловий стандарт для професійної аудіоапаратури. Шум 5 нВ/√Гц на 1 кГц, смуга 12 МГц і Slew Rate 5 В/мкс забезпечують високу якість звуку. Вбудовані захисні діоди на входах і захист виходів від КЗ підвищують надійність.
Підсилення 100 В/мВ, CMRR 100 дБ і придушення завад живлення 100 дБ забезпечують точність в умовах завад. Струм споживання 6 мА на обидва канали. Компенсація одиничного підсилення виконана внутрішньо. Вхідний діапазон ±13 В при ±15 В живлення.
NE5532 застосовується в мікрофонних підсилювачах, професійних мікшерних пультах, фільтрах, інструментальних підсилювачах та вимірювальних схемах, де критичний рівень шуму.
