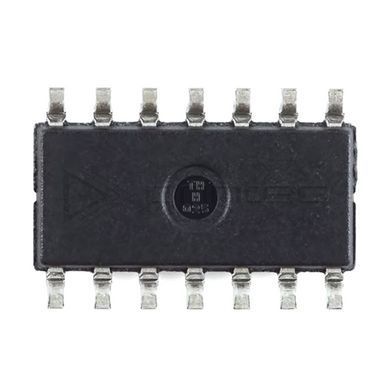

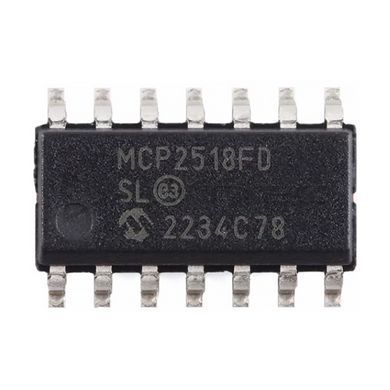

MCP2518FD — зовнішній CAN FD контролер з інтерфейсом SPI, SOIC-14
Контролер CAN FD з підтримкою ISO 11898-1:2015, AEC-Q100
| Виробник | Microchip Technology |
| Тип пристрою | Зовнішній CAN FD контролер |
| Інтерфейс підключення | SPI до 17 МГц, режими 0,0 і 1,1 |
| Напруга живлення | 2,7–5,5 В |
| Швидкість арбітражу (номінальна) | до 1 Мбіт/с |
| Швидкість передачі даних | до 8 Мбіт/с |
| Режими CAN FD контролера | Mixed CAN 2.0B + CAN FD; лише CAN 2.0B |
| Буфери повідомлень (FIFO) | 31 FIFO (TX або RX) + TXQ + TEF; RAM 2 КБ |
| Фільтри прийому | 32 гнучких фільтри та маски |
| Режими енергозбереження | Sleep (15 мкА), Low Power Mode (макс. 10 мкА) |
| Захист даних | CRC на SPI командах; ECC RAM (SEC/DED) |
| Джерело тактування | Кристал/резонатор 4, 20 або 40 МГц; зовнішній клок |
| Додаткові виводи | 3 виводи переривань; 2 GPIO (INT0/INT1) |
| Робоча температура | Extended (E): −40…+125 °C; High (H): −40…+150 °C |
| Сертифікація | AEC-Q100, ISO 26262 Functional Safety ready |
| Корпус | SOIC-14 (8,65 × 3,90 мм) |
MCP2518FD — зовнішній CAN FD контролер Microchip Technology для підключення до мікроконтролера через SPI. Підтримує стандарт ISO 11898-1:2015, працює у змішаному режимі CAN FD / CAN 2.0B. Діапазон живлення 2,7–5,5 В сумісний із системами 3,3 В і 5 В без зовнішніх узгоджувачів рівнів.
Номінальна швидкість — до 1 Мбіт/с, швидкість даних — до 8 Мбіт/с. До складу входять 31 конфігурований FIFO, черга TXQ, FIFO подій передачі TEF із 32-бітною міткою часу, 32 гнучких фільтри та маски. RAM 2 КБ захищена кодом ECC (SEC/DED). SPI-команди з CRC-16/USB забезпечують виявлення помилок інтерфейсу.
Сертифікація AEC-Q100 і підтримка ISO 26262 уможливлюють застосування в системах функціональної безпеки. Режим Sleep споживає 15 мкА, Low Power Mode — до 10 мкА. Типові застосування: автомобільна електроніка, промислові контролери, IoT-шлюзи з CAN FD.
