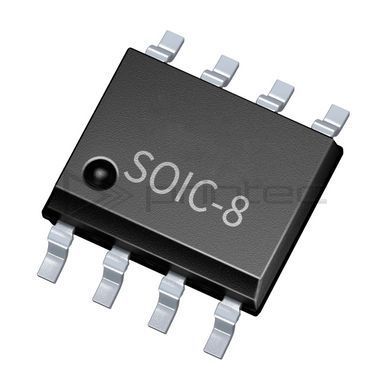

IR2104STRPBF SOIC-8 — 600 В півмостовий gate driver з функцією shutdown
Драйвер затворів високовольтних MOSFET/IGBT від International Rectifier (Infineon) для півмостових топологій
| Виробник | International Rectifier (Infineon) |
| Серія | IR2104 |
| Тип | Півмостовий high-voltage gate driver |
| Корпус | SOIC-8 (S, Pb-free) |
| VOFFSET (high-side) | до 600 В |
| VCC (gate drive) | 10…20 В |
| IO+ / IO− (source/sink) | 210 мА / 360 мА (тип.) |
| Конфігурація high-side | Floating channel з bootstrap-живленням |
| Сумісність входів | 3.3 В / 5 В / 15 В CMOS / LSTTL |
| Фаза high-side виходу | У фазі з IN (не інвертований) |
| Shutdown (SD) | Окремий вхід вимикає обидва канали |
| Cross-conduction prevention | Вбудована логіка |
| Dead time | 520 нс тип. (400…650 нс, фіксований) |
| ton / toff (propagation) | 680 нс / 150 нс (тип.) |
| tr / tf (rise/fall) | 100 нс / 50 нс (тип., CL=1000 пФ) |
| Delay matching HS/LS | ≤ 60 нс |
| UVLO (VCC) | 8.9 В вмик / 8.2 В вимик |
| dVS/dt immunity | 50 В/нс |
| IQBS / IQCC | 30 мкА / 150 мкА (тип.) |
| RθJA | 200 °C/Вт |
| Робоча температура | −40…+125 °C |
| Температура зберігання | −55…+150 °C |
| Pb-Free | Так (суфікс PbF) |
IR2104STRPBF від International Rectifier (нині Infineon) — це високовольтний півмостовий драйвер затворів для керування зовнішніми потужними MOSFET або IGBT у півмостовій топології. На відміну від інтегрованих моторних драйверів, IR2104 не містить власних силових виходів — він лише формує сигнали HO/LO для зовнішніх транзисторів, що дозволяє проектувати системи практично будь-якої потужності відповідним підбором ключів. Floating high-side канал працює за схемою bootstrap і витримує напругу комутації до 600 В, що робить мікросхему придатною для роботи від мережевої напруги. Вхід IN сумісний із 3.3 В, 5 В або 15 В CMOS/LSTTL логікою та керує обома каналами одночасно: HO у фазі з IN, а LO в протифазі (з врахуванням фіксованого dead time 520 нс), що полегшує реалізацію півмоста одним PWM-сигналом від MCU. Окремий вхід SD дозволяє одночасно вимкнути обидва канали в режимі fault або shutdown. Вбудована логіка cross-conduction prevention з вбудованим dead time виключає одночасне відкривання верхнього та нижнього ключів. Матчинг затримок між HS та LS каналами не перевищує 60 нс, а стійкість до dV/dt 50 В/нс робить IR2104 надійним у швидкодіючих силових перетворювачах. UVLO вбудований для VCC (поріг 8.9 В вкл./8.2 В викл.) запобігає лінійній роботі MOSFET при недостатній напрузі живлення.
Області застосування
- Потужні DC-DC перетворювачі (півміст buck або boost)
- Інвертори та джерела безперебійного живлення (UPS)
- Драйвери BLDC та крокових двигунів високої потужності (з 3 шт. на 3-фазний двигун)
- Клас D аудіопідсилювачі
- Мережеві SMPS та PFC-коректори
- Гальванічні розвязки та інвертори сонячних панелей
- Силові кола на мережевій напрузі
Особливості
- Floating high-side channel до 600 В з bootstrap-живленням
- Керування верхнім та нижнім N-MOSFET / IGBT одним сигналом IN
- Сумісність із 3.3 / 5 / 15 В логікою (3.3 В MCU без буферів)
- Вбудований dead time 520 нс — запобігає shoot-through
- Сильний вихід source/sink (130/270 мА мін., до 360 мА тип.)
- HS у фазі з IN (простіше ніж інвертовані аналоги)
- Окремий вхід SD вимикає обидва канали (fault handling)
- UVLO по VCC 8.9/8.2 В для захисту MOSFET
- Cross-conduction prevention logic
- Стійкість до dVS/dt 50 В/нс
- Matched propagation delay HS/LS ≤ 60 нс
- Стійкість до негативних перехідних на VS
- Pb-free корпус SOIC-8
