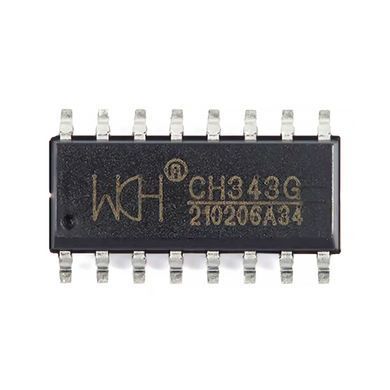

CH343G — високошвидкісний перетворювач USB у UART, SOP-16
Міст USB–UART з підтримкою швидкості до 6 Мбіт/с та сигналів MODEM
| Виробник | WCH (Jiangsu Qin Heng) |
| Інтерфейс USB | Full-Speed USB 2.0 (12 Мбіт/с) |
| Швидкість передачі | 50 біт/с — 6 Мбіт/с |
| Формат даних | 5, 6, 7 або 8 біт; 1–2 стоп-біти; парність / непарність / без |
| Напруга живлення USB (VDD5) | 4,0–5,5 В (5 В) або 3,0–3,6 В (при V3=VDD5) |
| Напруга живлення I/O (VIO) | 1,7–5,5 В (сумісно з 1,8 / 2,5 / 3,3 / 5 В логікою) |
| Сигнали MODEM | RTS, CTS, DTR, DSR, DCD, RI |
| Керування потоком | Апаратне CTS / RTS (автоматичне) |
| Напівдуплекс / RS-485 | TNOW для керування DE/RE приймача-передавача RS-485 |
| Режим енергозбереження | USB Suspend; струм VIO у режимі сну ≈ 2 мкА |
| Драйвери | CDC (вбудований в ОС) або VCP (фірмовий високошвидкісний) |
| Робоча температура | −40…+85 °C |
| Корпус | SOP-16 (3,9 мм, крок 1,27 мм) |
CH343G — перетворювач USB у асинхронний UART від WCH з підтримкою швидкостей від 50 біт/с до 6 Мбіт/с (Full-Speed USB 2.0). Вбудований генератор виключає зовнішній кварц; VIO 1,8–5 В забезпечує сумісність з логікою MCU.
Містить незалежні буфери прийому та передачі, підтримує повний набір сигналів MODEM і апаратне керування потоком CTS/RTS. Для RS-485 пін DTR перемикається у TNOW — керування напрямом шини без участі MCU. Підтримується автовизначення швидкості до 115200 біт/с.
Підтримується CDC-драйвер, вбудований у Windows, Linux та macOS, — встановлення додаткового ПЗ не потрібне. CH343G застосовується в USB-адаптерах для налагодження MCU, промислових шлюзах RS-232/RS-485 та модернізації legacy-обладнання з UART до USB.
