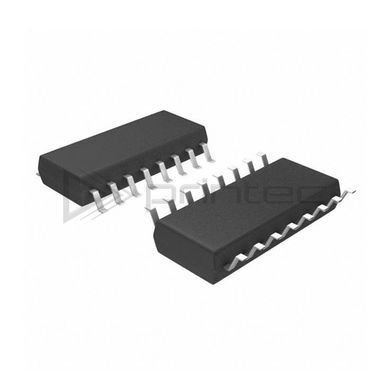

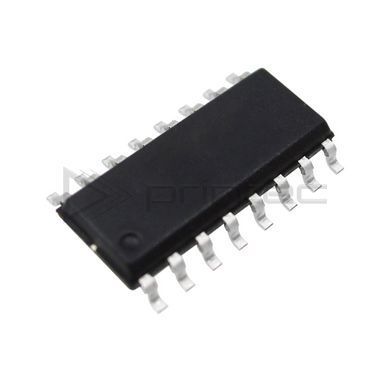

CH340C — USB-UART перетворювач із вбудованим генератором, SOP-16
Мікросхема USB–послідовний порт серії CH340, без зовнішнього кварцу
| Виробник | WCH (Jiangsu Qin Heng) |
| Інтерфейс USB | Full-Speed USB 2.0 (12 Мбіт/с) |
| Інтерфейс UART | Апаратний повнодуплексний UART |
| Швидкість передачі | 50 bps — 2 Мбіт/с |
| Напруга живлення | 5 В (V3 = 0,1 мкФ) або 3,3 В (V3 = VCC) |
| Струм споживання | типовий 20 мА; у режимі USB Suspend ≈0,2 мА |
| Вбудований генератор | Так — зовнішній кварц не потрібен |
| Сигнали MODEM | RTS#, DTR#, DCD#, RI#, DSR#, CTS#, OUT# |
| Буфер приймання/передачі | Внутрішні роздільні буфери FIFO |
| Формати даних | 5–8 біт, 1–2 стоп-біти, контроль парності |
| Режим енергозбереження | Автоматичне USB Suspend |
| Робоча температура | −20…+70 °C |
| Корпус | SOP-16 (3,9 × 9,9 мм, крок 1,27 мм) |
CH340C — мікросхема USB–UART від WCH із вбудованим тактовим генератором: зовнішній кварц не потрібен. Підтримується повнодуплексний UART зі швидкістю 50 bps — 2 Мбіт/с та живлення 5 В або 3,3 В.
Реалізований повний набір сигналів MODEM — RTS#, DTR#, DCD#, RI#, DSR#, CTS# — та додатковий вихід OUT# з програмним керуванням. Вбудовані FIFO-буфери забезпечують стабільний обмін. Формат кадру: 5–8 біт, 1–2 стоп-біти, контроль парності.
Драйвер емулює стандартний COM-порт Windows без змін у застосунках. Через зовнішні перетворювачі рівнів мікросхема підтримує RS-232, RS-485 та RS-422. Типове застосування — програматори МК, налагоджувальні адаптери, промислові USB-шлюзи.
