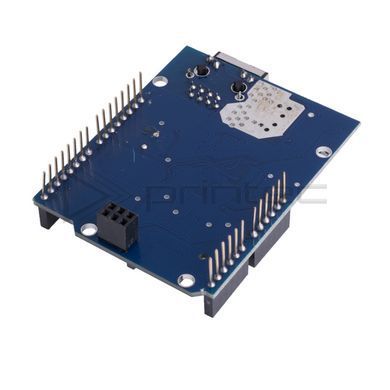

Плата розширення Ethernet Shield W5100 для Arduino UNO R3, microSD
Мережевий шилд з апаратним стеком TCP/IP і картрідером — інтернет для Arduino одним рухом
| Контролер | W5100 (WIZnet) з апаратним стеком TCP/IP |
| Мережа | Ethernet 10/100 Мбіт/с, до 4 одночасних сокетів |
| Роз’єм | RJ45 HR911105A з вбудованим трансформатором |
| Слот microSD | На платі, доступ по SPI |
| Формат | Шилд для Arduino UNO R3, сумісний з Mega |
| Інтерфейс до плати | SPI, наскрізні гребінки — піни лишаються доступними |
| Живлення | Від плати Arduino (5 В) |
Якщо ви шукаєте Ethernet Shield для Arduino, плата на W5100 — класичне рішення, під яке написана штатна бібліотека Ethernet в Arduino IDE: шилд просто вставляється зверху в UNO R3 чи Mega, і всі приклади веб-сервера й клієнта запускаються без змін. Апаратний стек TCP/IP у чіпі знімає з мікроконтролера всю мережеву роботу — на відміну від ENC28J60, де стек програмний і з’їдає пам’ять. Бонусом на платі слот microSD: логи чи файли для веб-сторінок зберігаються тут же, без окремого картрідера.
Особливості
- Формат шилда — жодних проводів, вставили та працюєте
- Апаратний TCP/IP: до 4 сокетів без навантаження на мікроконтролер
- Штатна бібліотека Ethernet — сотні готових прикладів і туторіалів
- Слот microSD на платі для логів і файлів веб-сервера
- Наскрізні гребінки — зверху можна ставити наступний шилд
Застосування
Веб-сервери й веб-панелі керування на Arduino, мережеві логери з записом на картку, MQTT-вузли розумного дому, дротові контролери автоматики, IoT-проєкти там, де WiFi ненадійний.
Примітка: шилд займає піни SPI та D10 (Ethernet) і D4 (microSD). Для компактних проєктів без формату шилда зверніть увагу на модулі ENC28J60 та LAN8720 з нашого каталогу.
