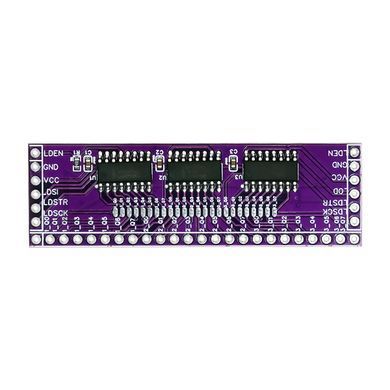

Модуль розширення портів 74HC595: 3 піни → 24 виходи, зсувний регістр
Розширювач цифрових виходів для Arduino та мікроконтролерів на трьох каскадованих 74HC595
| Мікросхеми | 3× 74HC595 (каскадне з’єднання) |
| Розширення | 3 піни мікроконтролера → 24 виходи |
| Принцип роботи | Послідовний вхід, паралельний вихід (SPI-подібний) |
| Напруга живлення | 2–6 В |
| Струм на один вихід | до 30 мА |
| Сумісність | Arduino, ESP32, STM32, будь-які мікроконтролери |
| Комплект | Плата + штирьові гребінки (не впаяні) |
Якщо у вашому проєкті не вистачає пінів мікроконтролера, цей модуль розширення портів на зсувних регістрах 74HC595 вирішує проблему найдешевшим способом: лише три звичайні цифрові виходи (дані, тактування, защіпка) перетворюються на 24 незалежні виходи. Дані передаються послідовно, а на виходах з’являються паралельно — це класична схема, яку підтримує будь-яка платформа, від Arduino до ESP32 і STM32, у тому числі стандартною бібліотекою shiftOut.
Особливості
- Три каскадовані регістри 74HC595 — 24 виходи з можливістю нарощування ланцюжка
- Живлення 2–6 В — працює і з 3.3 В, і з 5 В логікою без узгодження рівнів
- До 30 мА на вихід — світлодіоди підключаються напряму через резистор
- Усі сигнали виведені на штирьові гребінки, зручно для макетної плати
- Компактна плата легко вбудовується в готовий пристрій
Застосування
Типові задачі: керування світлодіодами та LED-індикаторами, семисегментними дисплеями, матрицями, релейними блоками через драйвер, кроковими індикаторами й будь-якою іншою периферією, де потрібно багато цифрових виходів. Для потужних навантажень поєднуйте модуль із транзисторними MOSFET-ключами з нашого каталогу.
Примітка: гребінки постачаються не впаяними — потрібне самостійне паяння. Сумарний струм усіх виходів однієї мікросхеми обмежений, розподіляйте навантаження рівномірно.
