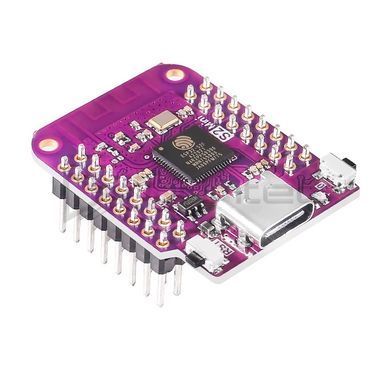

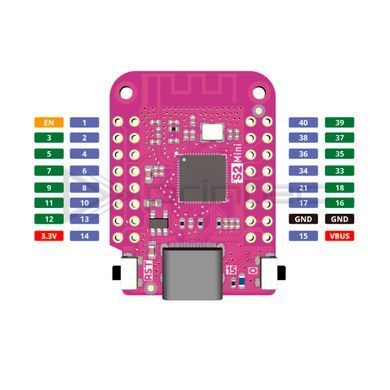

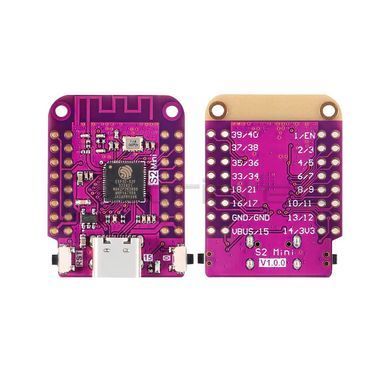

Плата розробника S2 Mini V1.0.0 — ESP32-S2FN4R2, 4 МБ Flash + 2 МБ PSRAM, Wi-Fi, USB Type-C
Компактна відладочна плата на чипі ESP32-S2 з інтегрованою Flash-пам’яттю і PSRAM
| Виробник чипа | Espressif Systems |
| Чип | ESP32-S2FN4R2 (QFN56, 7×7 мм) |
| Ядро | Xtensa® LX7, 32-біт, одноядерне |
| Максимальна частота | 240 МГц |
| Flash-пам’ять | 4 МБ (Quad SPI, у корпусі чипа) |
| PSRAM | 2 МБ (Quad SPI, у корпусі чипа) |
| SRAM | 320 КБ + 16 КБ у RTC |
| ROM | 128 КБ |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 ГГц, до 150 Мбіт/с |
| Bluetooth | Немає (ESP32-S2 тільки Wi-Fi) |
| АЦП / ЦАП | 2 × 12-біт SAR ADC (до 20 каналів); 2 × 8-біт DAC |
| Сенсори дотику | 14 ємнісних touch-пінів |
| Інтерфейси | 4× SPI, 2× UART, 2× I²C, I²S, RMT, LED PWM, TWAI (CAN 2.0), LCD/Camera |
| USB | USB Type-C, нативний USB 2.0 OTG Full-Speed (без USB-UART моста) |
| Співпроцесор | ULP-RISC-V + ULP-FSM |
| Режими енергозбереження | Active, Modem-sleep, Light-sleep, Deep-sleep, Hibernation |
| Напруга живлення | 5 В через USB або 3,3 В через пін |
| Робоча температура | −40…+85 °C |
S2 Mini V1.0.0 — компактна плата на чипі Espressif ESP32-S2FN4R2 з 32-бітним ядром Xtensa® LX7 до 240 МГц, 320 КБ SRAM і 128 КБ ROM. У корпусі чипа QFN56 інтегровано 4 МБ Quad SPI Flash та 2 МБ PSRAM — це дозволяє запускати складніші застосунки та буферизувати зображення без зовнішньої пам’яті.
Wi-Fi 802.11 b/g/n 2,4 ГГц до 150 Мбіт/с (режими Station, SoftAP, Promiscuous). Периферія: 2× 12-біт SAR ADC (до 20 каналів), 2× 8-біт ЦАП, 14 touch-пінів, 4× SPI, 2× UART, 2× I²C, I²S, RMT, LED PWM, LCD/DVP-камера, TWAI® (CAN 2.0). USB Type-C підключено напряму до нативного USB OTG чипа — без USB-UART моста.
ULP-RISC-V і ULP-FSM співпроцесори працюють з датчиками у Deep-sleep. Апаратні AES, SHA, RSA, Secure Boot і Flash Encryption підходять для захищених IoT-пристроїв, USB-девайсів, сенсорних панелей і розумного будинку.
