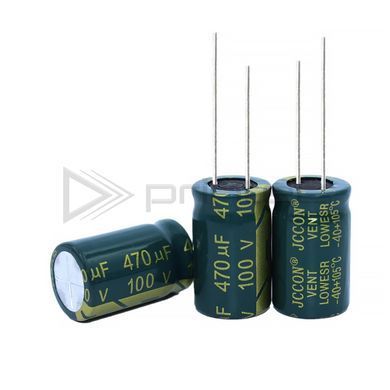

Конденсатор електролітичний JCCON 470 мкФ 100 В (16×25 мм) — серія LowESR, 105 °C
Алюмінієвий електролітичний конденсатор з низьким еквівалентним послідовним опором (ESR) для імпульсних схем живлення
| Виробник | JCCON |
| Тип | алюмінієвий електролітичний, вивідний (радіальні виводи) |
| Серія | LowESR |
| Ємність | 470 мкФ |
| Допуск ємності | ±20% (120 Гц, 20 °C) |
| Номінальна напруга | 100 В |
| Розмір (діаметр × висота) | 16×25 мм |
| Тангенс кута втрат | не більше 0.08 (120 Гц, 20 °C) |
| Струм витоку | не більше 0.01CV або 3 мкА (після 2 хв подачі напруги, 20 °C) |
| Робоча температура | −40…+105 °C |
| Ресурс | 2000 год при 105 °C |
| Стандарти | JIS C5101-4-1, JIS C5101-2; RoHS |
Конденсатор серії LowESR від JCCON розрахований на роботу в колах з підвищеними імпульсними струмами. Знижений еквівалентний послідовний опір зменшує нагрівання елемента на високих частотах, що особливо важливо у вторинних колах імпульсних джерел живлення та фільтрах пульсацій. Виробник гарантує ресурс 2000 годин за температури 105 °C відповідно до стандартів JIS C5101-4-1 та JIS C5101-2.
Особливості
- Знижений ESR для роботи на високих частотах і зменшення нагрівання
- Захисний клапан у нижній частині корпуса для безпечного скидання надлишкового тиску
- Ізоляційна оболонка з ПВХ із маркуванням типу, номіналу та полярності
- Полярність визначається за довжиною виводів: довгий вивід — плюс, короткий — мінус; смуга на оболонці позначає мінусовий вивід
Застосування
Імпульсні джерела живлення, LED-драйвери, медичне обладнання, побутова техніка, зварювальні апарати, зарядні станції.
Перед монтажем перевіряйте полярність підключення: електролітичні конденсатори полярні, і зворотне ввімкнення призводить до виходу елемента з ладу.
