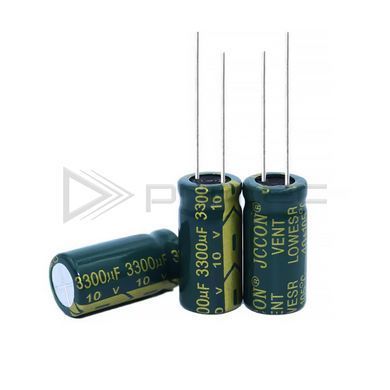

Конденсатор електролітичний JCCON 3300 мкФ 10 В (10×20 мм) — серія LowESR, 105 °C
Конденсатор підвищеної ємності для потужних низьковольтних навантажень
| Виробник | JCCON |
| Тип | алюмінієвий електролітичний, вивідний (радіальні виводи) |
| Серія | LowESR |
| Ємність | 3300 мкФ |
| Допуск ємності | ±20% (120 Гц, 20 °C) |
| Номінальна напруга | 10 В |
| Розмір (діаметр × висота) | 10×20 мм |
| Тангенс кута втрат | не більше 0.20 (120 Гц, 20 °C) |
| Струм витоку | не більше 0.01CV або 3 мкА (після 2 хв подачі напруги, 20 °C) |
| Робоча температура | −40…+105 °C |
| Ресурс | 2000 год при 105 °C |
| Стандарти | JIS C5101-4-1, JIS C5101-2; RoHS |
Ємність 3300 мкФ дозволяє ефективно накопичувати заряд і згладжувати глибокі пульсації у вихідних колах DC/DC-перетворювачів. Завдяки зниженому ESR конденсатор менше нагрівається при великих зарядно-розрядних струмах і зберігає параметри на високих частотах. Ресурс 2000 годин за 105 °C підтверджений стандартами JIS C5101-4-1 та JIS C5101-2. Під час ремонту апаратури елемент встановлюється замість конденсаторів аналогічного номіналу з нижчою температурною стійкістю.
Особливості
- Захисний клапан у нижній частині корпуса для безпечного скидання надлишкового тиску
- Знижений ESR для роботи на високих частотах і зменшення нагрівання
- Ізоляційна оболонка з ПВХ із маркуванням типу, номіналу та полярності
- Полярність визначається за довжиною виводів: довгий вивід — плюс, короткий — мінус
Застосування
Вихідні фільтри імпульсних та DC/DC-перетворювачів, кола живлення аудіопідсилювачів, ремонт материнських плат, моніторів і телевізорів.
Дотримуйтеся полярності під час монтажу: мінусовий вивід позначений смугою на оболонці, а довший вивід відповідає плюсу.
