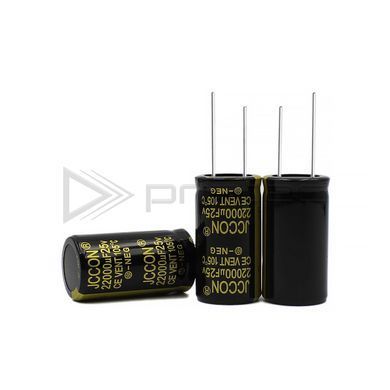

Конденсатор електролітичний JCCON 22000 мкФ 25 В (22×40 мм) — серія LowESR, 105 °C
Потужний накопичувач енергії 22000 мкФ для фільтрів живлення
| Виробник | JCCON |
| Тип | алюмінієвий електролітичний, вивідний (радіальні виводи) |
| Серія | LowESR |
| Ємність | 22000 мкФ |
| Допуск ємності | ±20% (120 Гц, 20 °C) |
| Номінальна напруга | 25 В |
| Розмір (діаметр × висота) | 22×40 мм |
| Тангенс кута втрат | не більше 0.15 (120 Гц, 20 °C) |
| Струм витоку | не більше 0.01CV або 3 мкА (після 2 хв подачі напруги, 20 °C) |
| Робоча температура | −40…+105 °C |
| Ресурс | 2000 год при 105 °C |
| Стандарти | JIS C5101-4-1, JIS C5101-2; RoHS |
Одна з найбільших ємностей серії дозволяє використовувати конденсатор як буферний накопичувач енергії, що підтримує напругу при пікових навантаженнях. Знижений ESR зменшує внутрішні втрати при великих зарядно-розрядних струмах, а корпус 22×40 мм сприяє ефективному розсіюванню тепла. Ресурс 2000 годин за 105 °C згідно з JIS C5101-4-1 та JIS C5101-2. Стандартні дротяні виводи дозволяють монтаж безпосередньо на друковану плату без перехідних клем.
Особливості
- Захисний клапан у нижній частині корпуса для безпечного скидання надлишкового тиску
- Знижений ESR для роботи на високих частотах і зменшення нагрівання
- Ізоляційна оболонка з ПВХ із маркуванням типу, номіналу та полярності
- Полярність визначається за довжиною виводів: довгий вивід — плюс, короткий — мінус
Застосування
Фільтри живлення потужних аудіопідсилювачів, лабораторні та зварювальні джерела живлення, накопичувачі енергії в силовій електроніці.
Дотримуйтеся полярності під час монтажу: мінусовий вивід позначений смугою на оболонці, а довший вивід відповідає плюсу.
