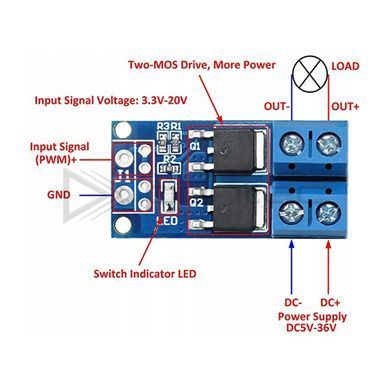

Модуль перемикача MOSFET подвійний, силовий ключ 15А 400Вт, 5-36V, PWM

Електронний ключ на двох транзисторах для двигунів, стрічок і нагрівачів — керування логічним сигналом

Якщо ви шукаєте потужний MOSFET модуль для керування двигуном або LED-стрічкою, ця плата тримає 15 А тривалого струму при потужності до 400 Вт завдяки двом паралельно ввімкненим транзисторам. Керування — звичайний логічний сигнал від 3.3 В, тож модуль напряму працює і з ESP32 чи Raspberry Pi, і з 5-вольтовими платами Arduino, і з виходами ПЛК. Підтримка ШІМ до 20 кГц дозволяє плавно регулювати оберти двигуна чи яскравість підсвітки, причому на частотах вище чутності людського вуха — без характерного писку, який дають дешеві ключі з обмеженням у кілька кілогерц.

Схема допускає два способи запуску. Якщо сигнальний плюс подано постійно, ключ спрацьовує від низького рівня на другому виводі; якщо постійно підключено сигнальну землю — від високого рівня. Це зручно, коли пристрій керування видає лише один тип рівня або коли модуль потрібно вбудувати в готову схему без переробки логіки. Світлодіод на платі показує стан ключа, що спрощує налагодження.

Особливості

• Два MOSFET паралельно — 15 А тривало, до 30 А з радіатором
• Керування від 3.3 В — сумісність з ESP32 та Raspberry Pi без узгодження рівнів
• ШІМ до 20 кГц — безшумне регулювання яскравості й обертів
• Запуск високим або низьким рівнем на вибір
• Гвинтові клемники силових кіл і компактна плата 34×17 мм

Застосування

Регулювання обертів DC-двигунів і вентиляторів, диммування LED-стрічок 12/24 В, керування помпами, електромагнітними клапанами, нагрівачами та лампами в проєктах на Arduino, ESP32 і ПЛК.

Увага: гальванічної розв’язки модуль не має — сигнальна та силова земля спільні. Струм 30 А досяжний лише з додатковим охолодженням транзисторів; за тривалих навантажень понад 15 А передбачте радіатор і провідники відповідного перерізу. Якщо потрібна оптоізоляція, зверніть увагу на ключі з нашої ізольованої серії.
